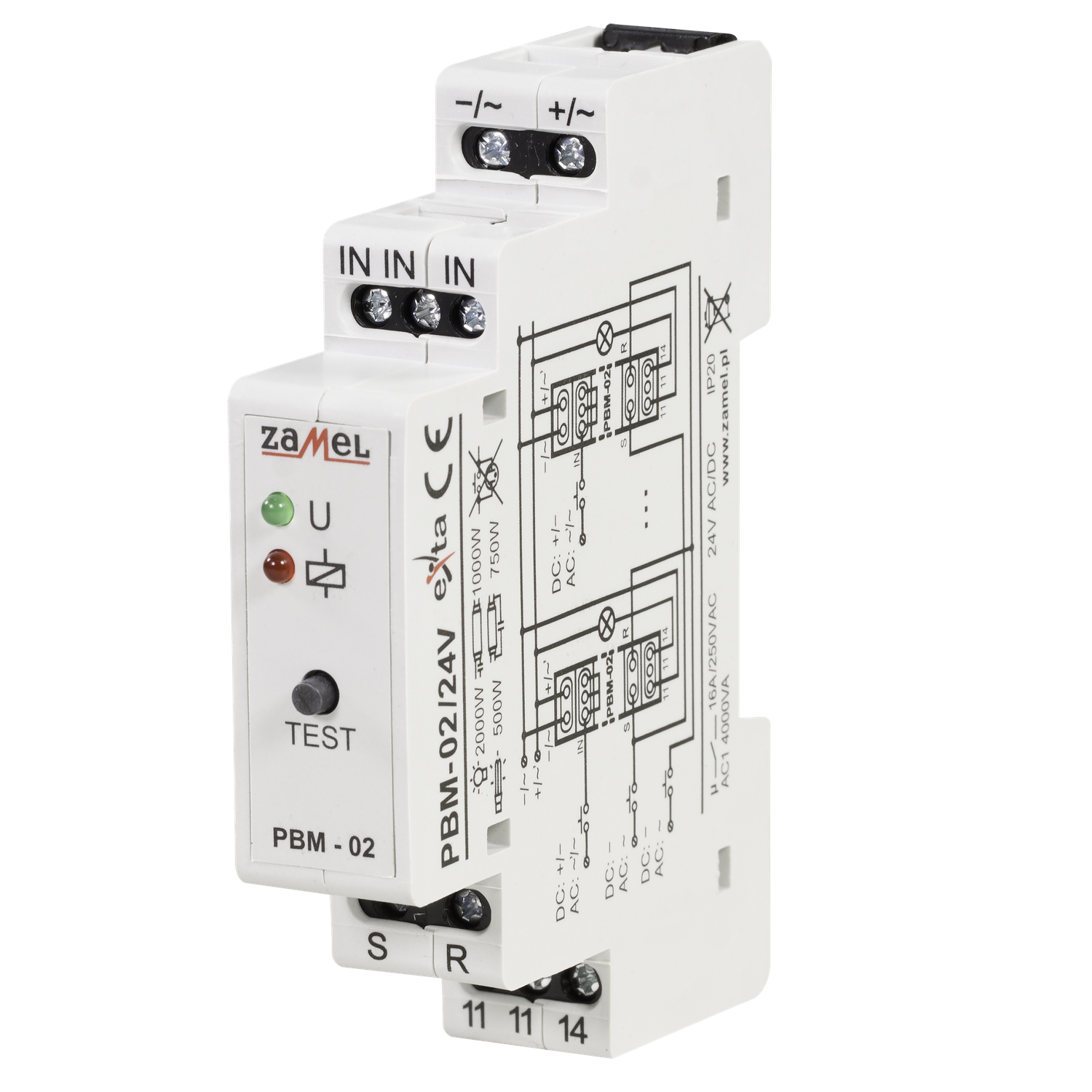

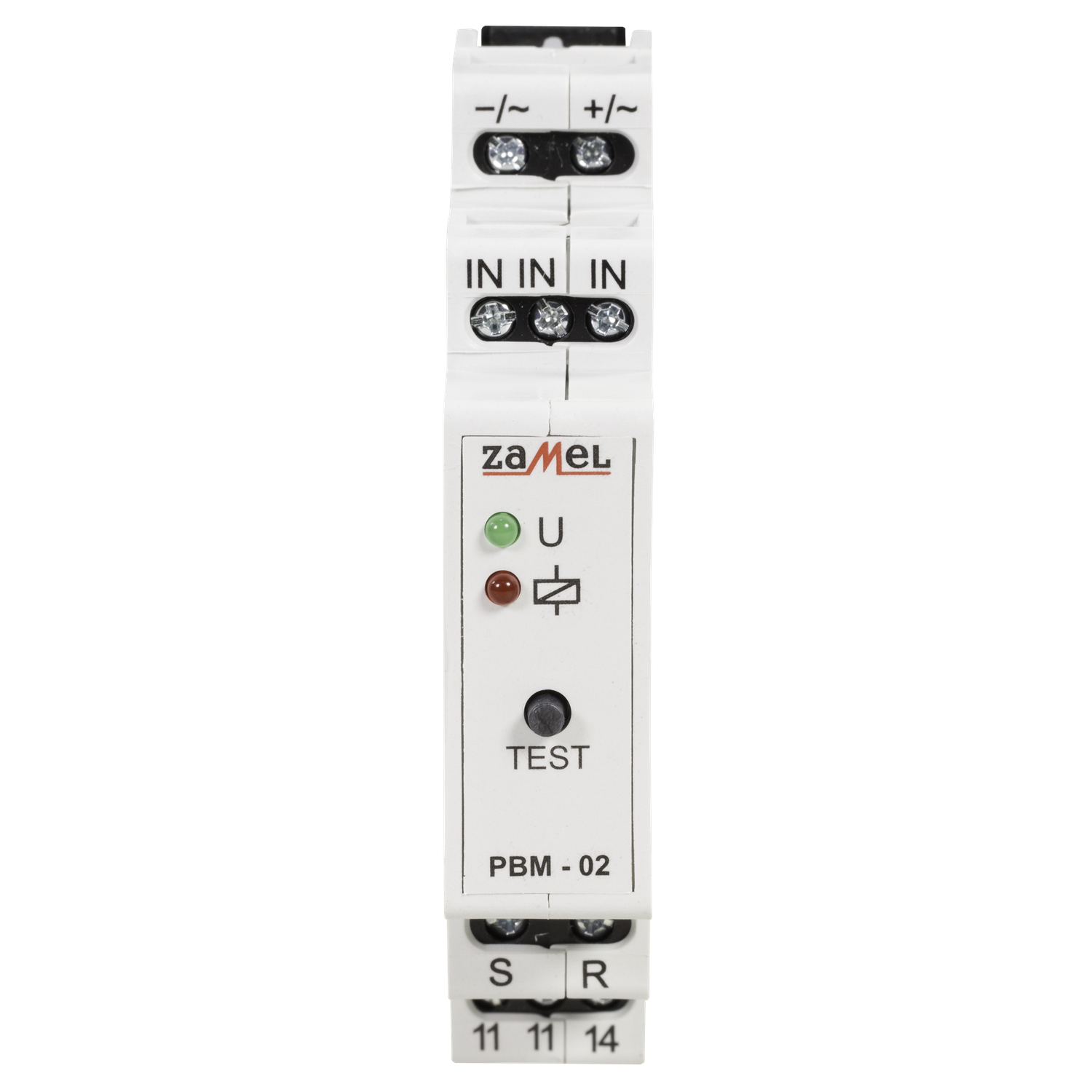

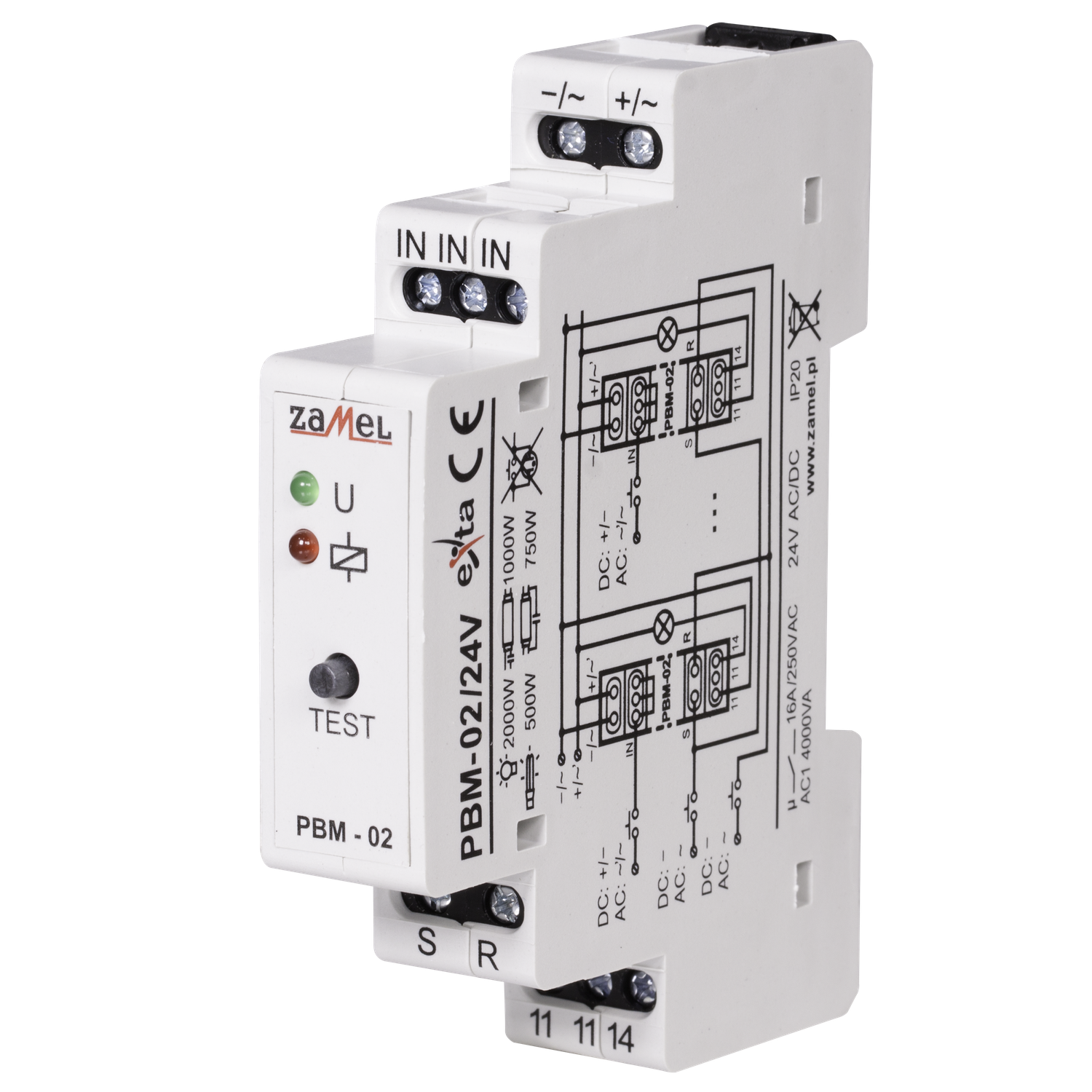

Das bistabile Relais PBM-02/24V dient zur Steuerung der Beleuchtung oder anderer Geräte über parallel geschaltete unipolare Taster. Das anschließende Drücken einer beliebigen Taste bewirkt das Aktivieren oder Deaktivieren von Geräten, die an die Ausgangsanschlüsse angeschlossen sind. Die Steuereingänge Set und Reset ermöglichen die zentrale Steuerung einer Gruppe von Relais. Der Steuerimpuls für den Eingang IN kann das Signal von der Leitung L oder N und die Eingänge S und R nur von der Leitung L sein.Die Verwendung des internen Speichers im bistabilen Relais ermöglicht es Ihnen, sich bei einem Stromausfall an seinen aktuellen Zustand zu erinnern.

Cechy funkcjonalne produktu:

• Bistabile Steuerung von Beleuchtung,
• optische Anzeige zur Anschlussspannung - grüne LED,
• optische Anzeige für Relaisstatus - rote LED,
• Funktion für zentrale Steuerung,
• Speicher für Relaiszustand,
• Steuerung von IN Eingang - für DC: +/-, für AC: ’AC/AC ,
• Steuerung von Eingängen SET, RESET - für DC: -, für AC: AC,
• Relais kann durch mehrere, einpolige, beleuchtete Taster ausgelöst sein,
• TEST-Funktion,
• zweiadrige Steuerungsinstallation, Relaisausgang - ein Kontakt mit max. 16 A.
