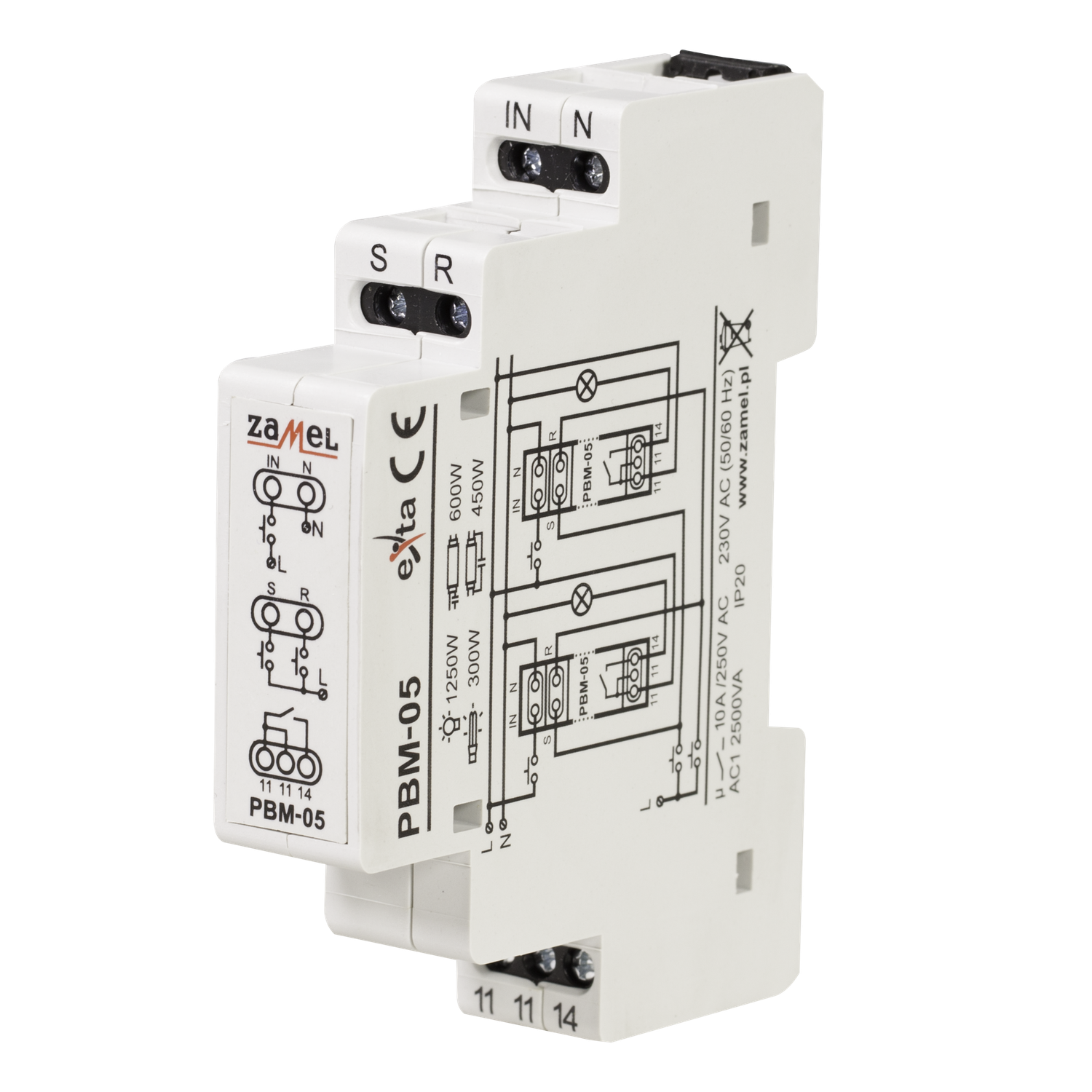

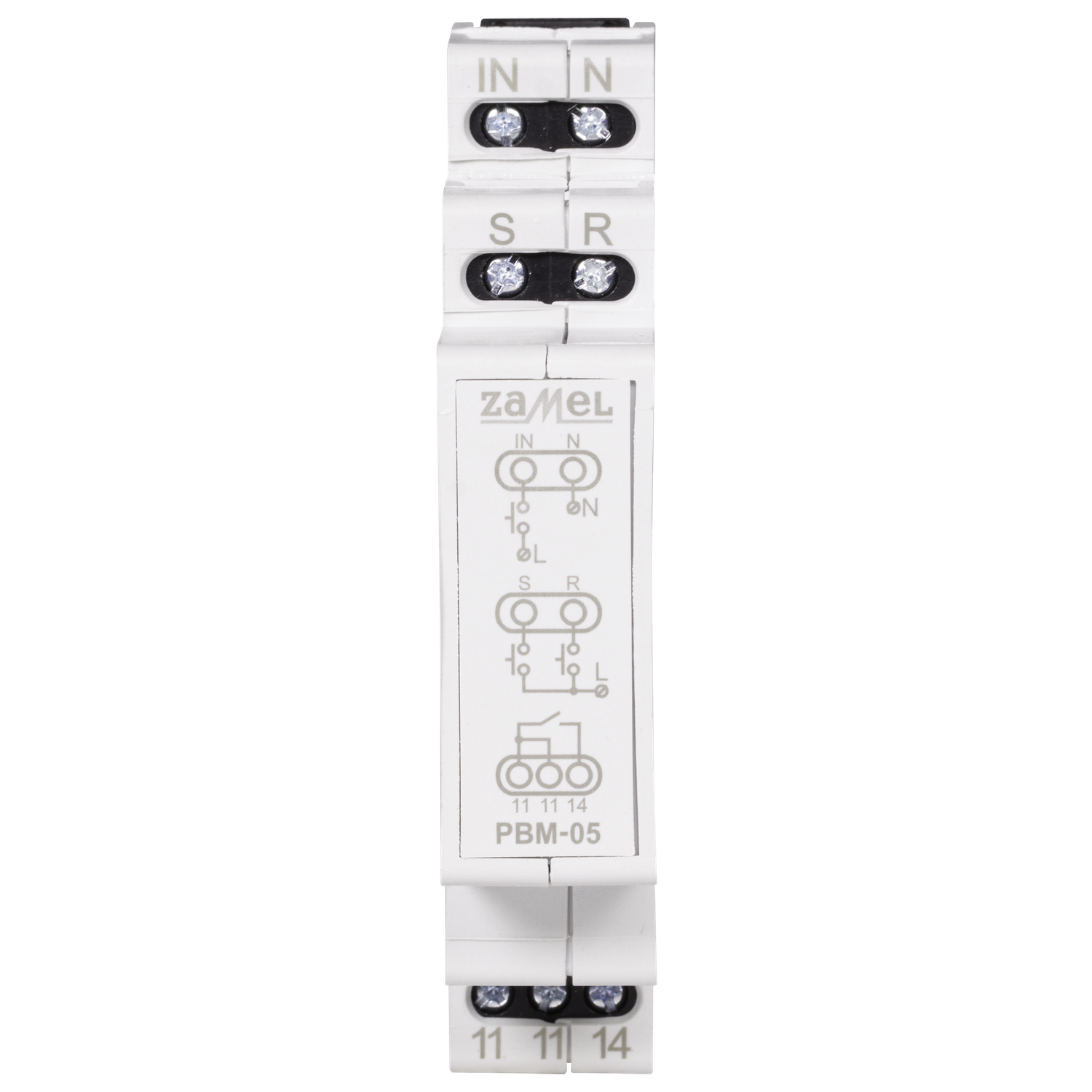

Das bistabile Relais PBM-05 dient zur Steuerung der Beleuchtung oder anderer Geräte über parallel geschaltete unipolare Taster. Durch anschließendes Drücken einer beliebigen Taste (die an den Eingang IN angeschlossen ist) wird das an die Ausgangsanschlüsse angeschlossene Gerät ein- oder ausgeschaltet. Die Steuereingänge SET und RESET ermöglichen die zentrale Steuerung einer Relaisgruppe. Der Impuls, der die Eingänge IN und S und R steuert, kann nur der Impuls von der Leitung L sein. Durch das Relaiskonzept kann der aktuelle Zustand bei einem Stromausfall gespeichert werden. Ein wichtiges Merkmal des Geräts ist der Nullstromverbrauch.

Cechy funkcjonalne produktu:

• Bistabile Steuerung von Beleuchtung,
• kein Stromverbrauch,
• Funktion für Zentralsteuerung,
• Speicher für Relaiszustand,
• Auslösung von L-Leiter,
• Relais kann durch mehrere, einpolige, beleuchtete Taster ausgelöst sein,
• zweiadrige Steuerungsinstallation,
• Relaisausgang mit max. 10 A.
