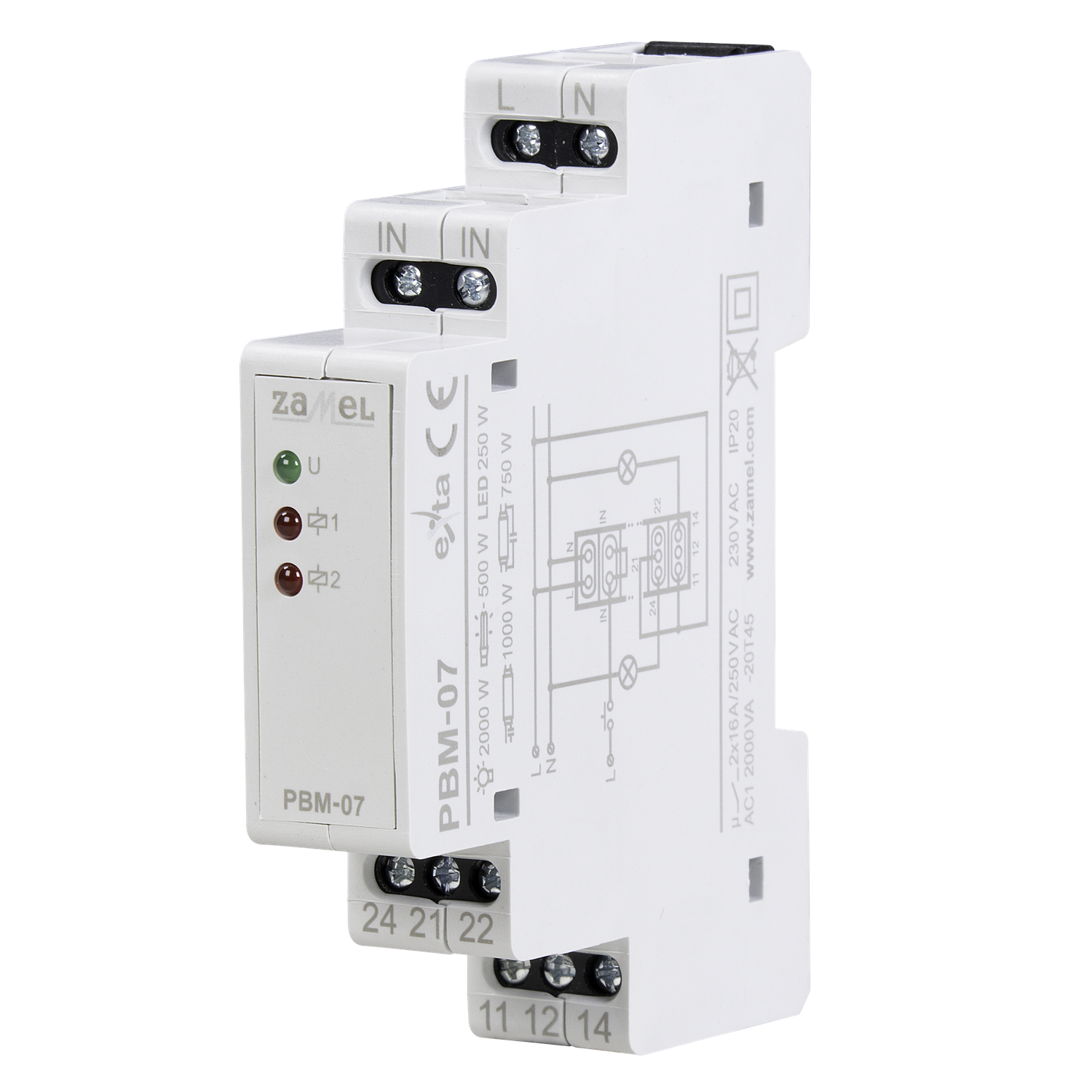

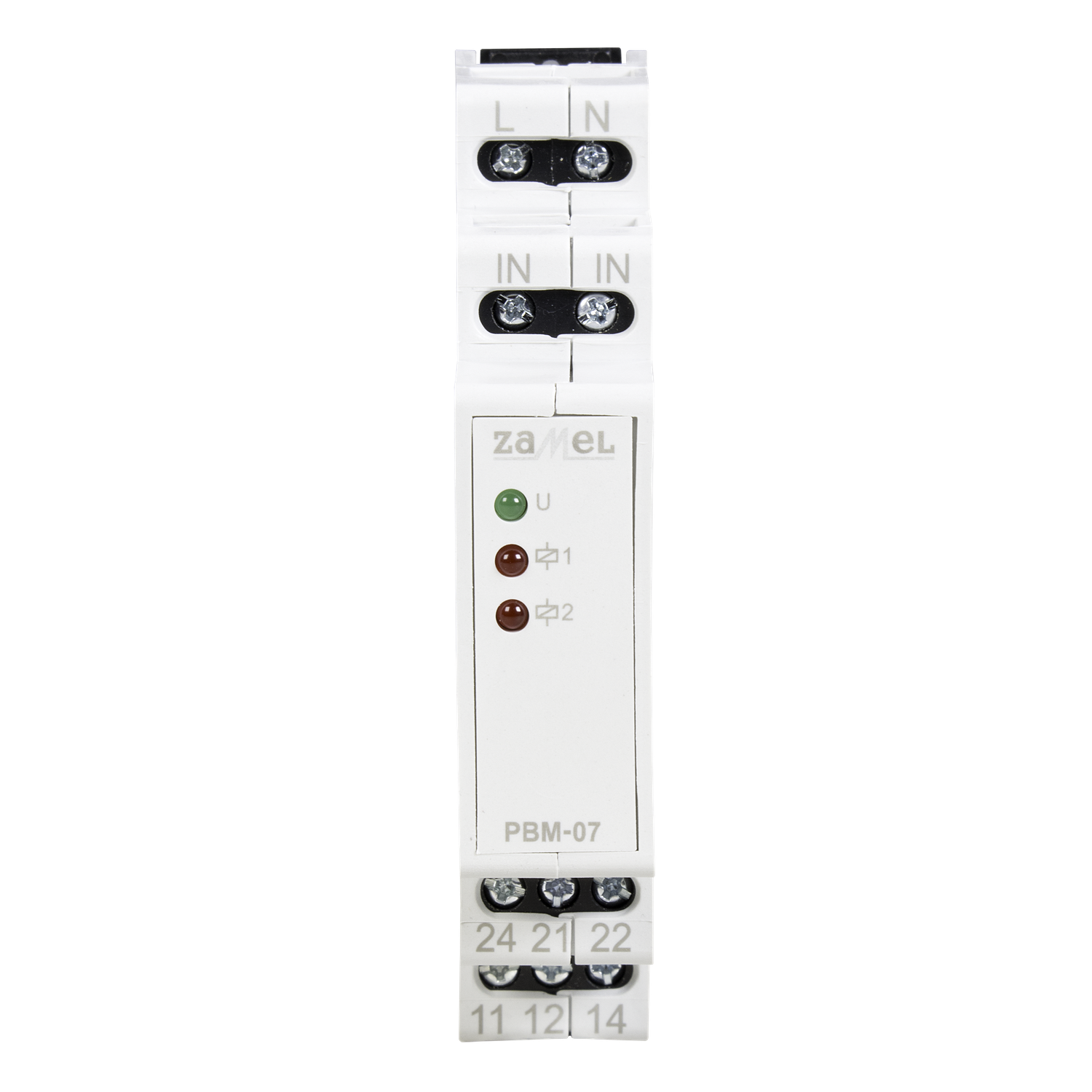

Das bistabile Relais PBM-07 dient zur Steuerung der Beleuchtung oder anderer Geräte über parallel geschaltete einpolige Taster. Das Relais hat zwei Ausgänge, die durch Impulse am IN-Eingang eingeschaltet werden. Dies ermöglicht die gleichzeitige Steuerung von zwei Stromkreisen / Zweigen. Der Steuerimpuls muss ein Signal von der L-Leitung sein. Das Design des Triggereingangs ermöglicht die Zusammenarbeit mit beleuchteten Tasten (auch mit LED-Hintergrundbeleuchtung). Der Gesamtstrom der Hintergrundbeleuchtung darf 1,5 mA nicht überschreiten. Das Gerät ist für den Einbau in Schaltschränke (DIN-Schiene) ausgelegt. LEDs an der Frontplatte zeigen die Stromversorgung (grüne Diode) und den Ausgangsstatus (2 x rote Diode) an.

Cechy funkcjonalne produktu:

• Steuerung von Beleuchtung oder anderen Geräten nach einer bestimmten Reihenfolge,
• Ausgangsstatus durch LEDs signalisiert (2 x LED rot),
• optische Anzeige zur Anschlussspannung (1 x LED grün)
• Systemauslösung nur durch L-Leitung,
• Möglichkeit der Zusammenarbeit mit beleuchteten einpoligen Tastern,
• zweiadrige Steuerunginstallation,
• zwei unabhängige Relaisausgänge, spannungsfrei 2 x Schließer / Öffner mit Belastbarkeit 16 A,
• Installation auf einer DIN-Schiene,
