Bistabiles Impulsrelais Sequenziell 230v Ac Typ: Pbm-06
-
- ETIM:
- EC000188
- EAN13:
- 5903669243342
- Symbol Produktu:
- PBM-06
- Indeks producenta:
- EXT10000220
- Kategoria produktu:
- Exta

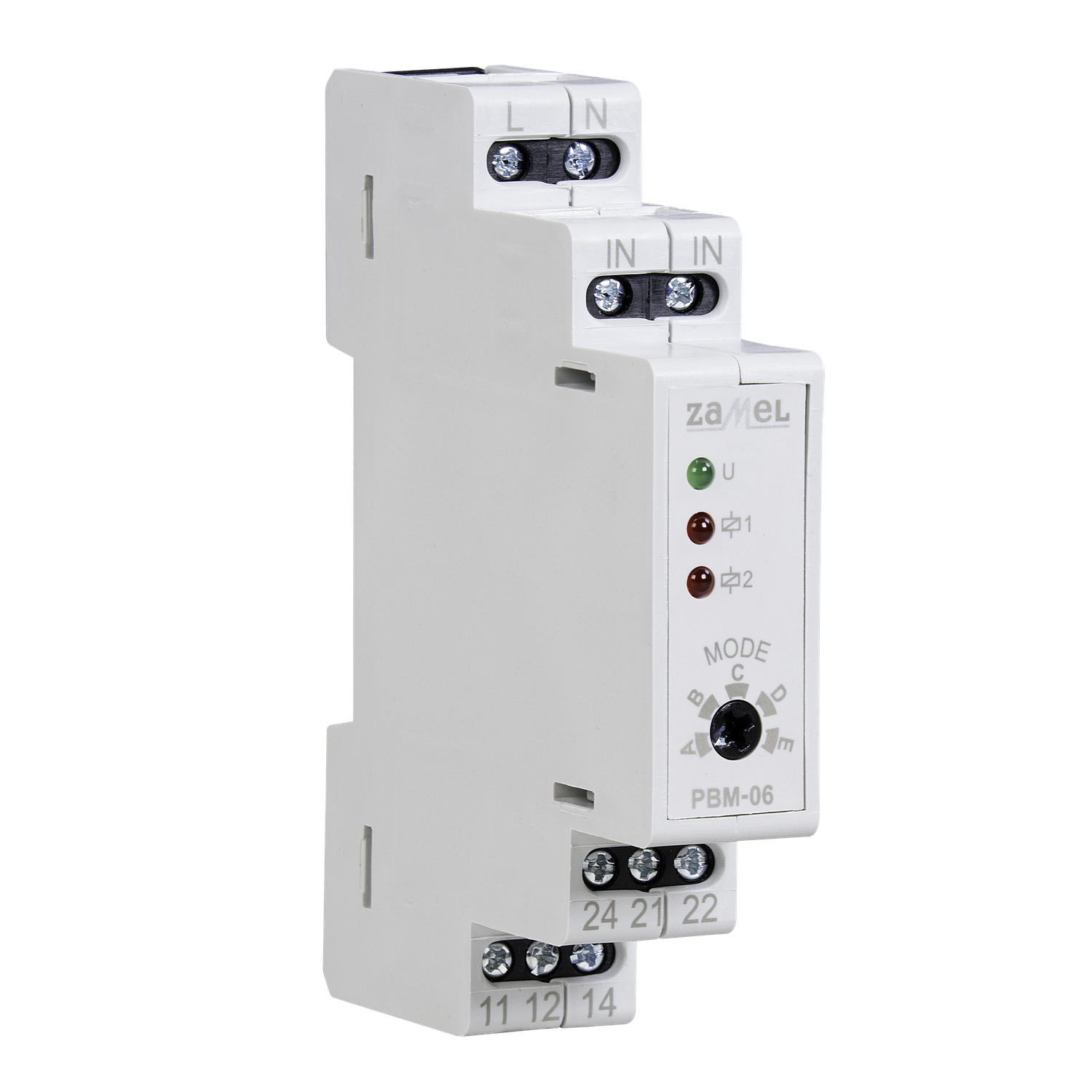

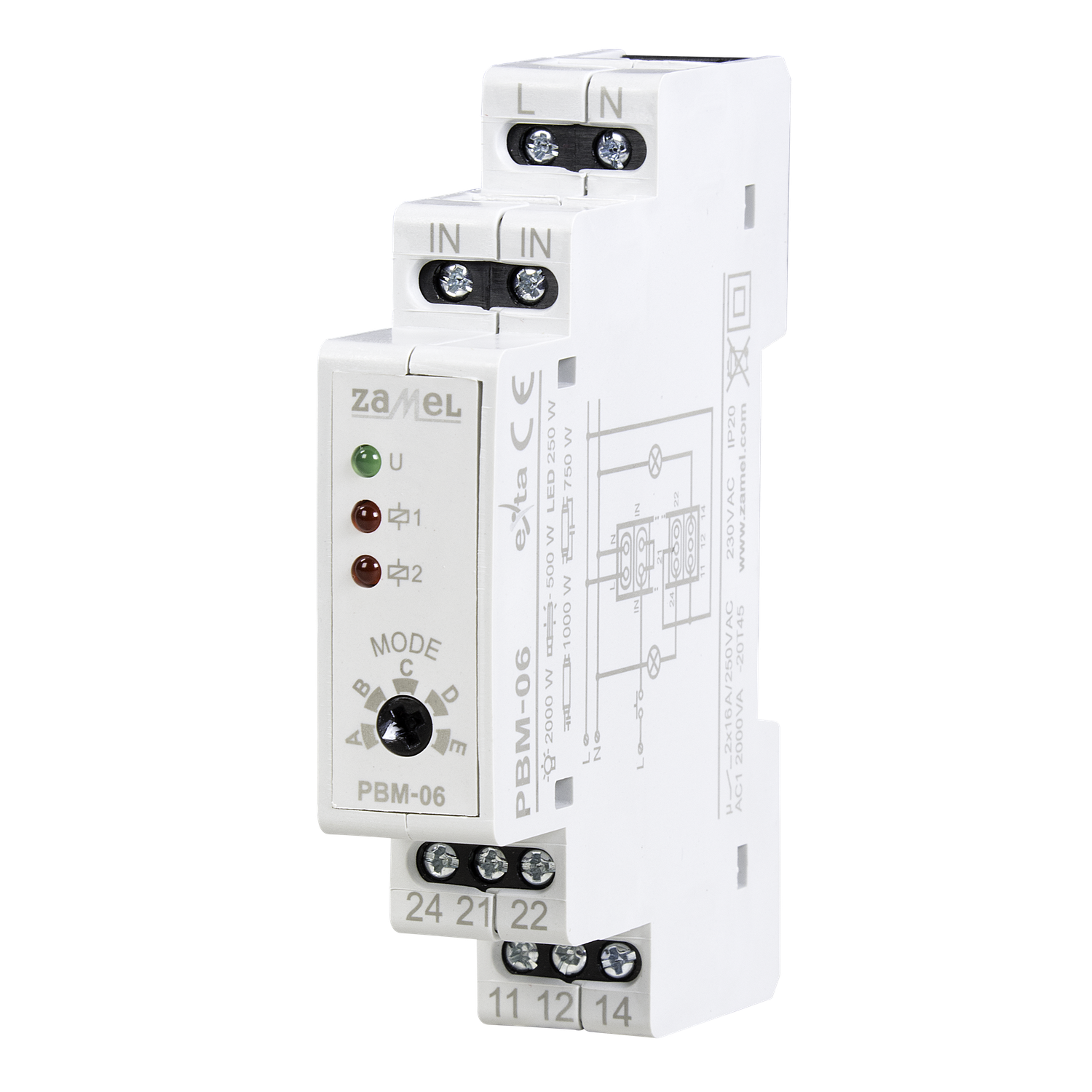

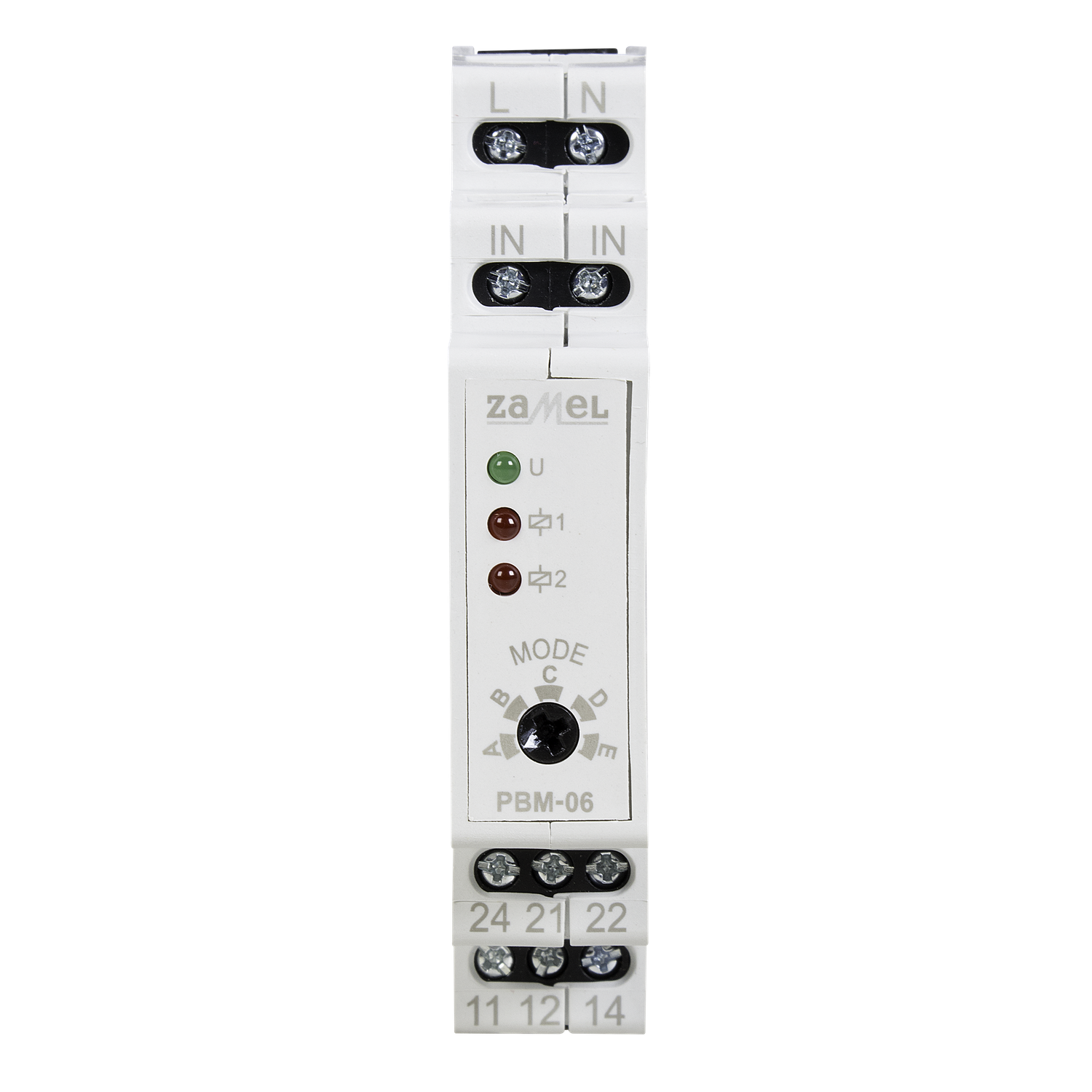

Das bistabile Relais PBM-06 dient zur Steuerung der Beleuchtung oder anderer Geräte über parallel geschaltete einpolige Taster. Das Relais verfügt über zwei unabhängige Ausgänge, die entsprechend der ausgewählten Folge von Impulsen an den IN-Eingängen eingeschaltet werden. Dies ermöglicht die gleichzeitige Steuerung von zwei Stromkreisen / Zweigen. Mit dem Potentiometer an der Frontplatte wird die Sequenz ausgewählt (1 von 5). Nur das Signal von der "L" -Leitung kann der Steuerimpuls sein. Das Design des Triggereingangs ermöglicht die Zusammenarbeit mit beleuchteten Tasten (auch mit LED-Hintergrundbeleuchtung). Der gesamte Strom der Hintergrundbeleuchtung, der in den IN-Eingang fließt, darf 1,5 mA nicht überschreiten. Das Gerät ist für den Einbau in Schaltschränke (DIN-Schiene) ausgelegt. Die LEDs an der Vorderseite zeigen die Stromversorgung (grüne Diode) und den Status des korrekten Ausgangs (2 x rote Diode) an.
Cechy funkcjonalne produktu:
- Steuerung von Beleuchtung oder anderen Geräten nach einer bestimmten Reihenfolge,
- Auswahl von 1 von 5 Modi (Sequenzen) über Potentiometer,
- Ausgangsstatus durch LED signalisiert (2 x rote LED),
- Signaliesierung vom Einschlten der Versorgung ein (1 x grüne LED),
- Systemauslösung nur durch L-Leitung,
- Möglichkeit der Zusammenarbeit mit beleuchteten einpoligen Tastern,
- zweiadrige Steuerungsinstallation,
- zwei unabhängige Relaisausgänge, spannungsfrei 2 x NO / NC mit einer Belastbarkeit von 16 A,
- Installation auf einer DIN-Schiene,
