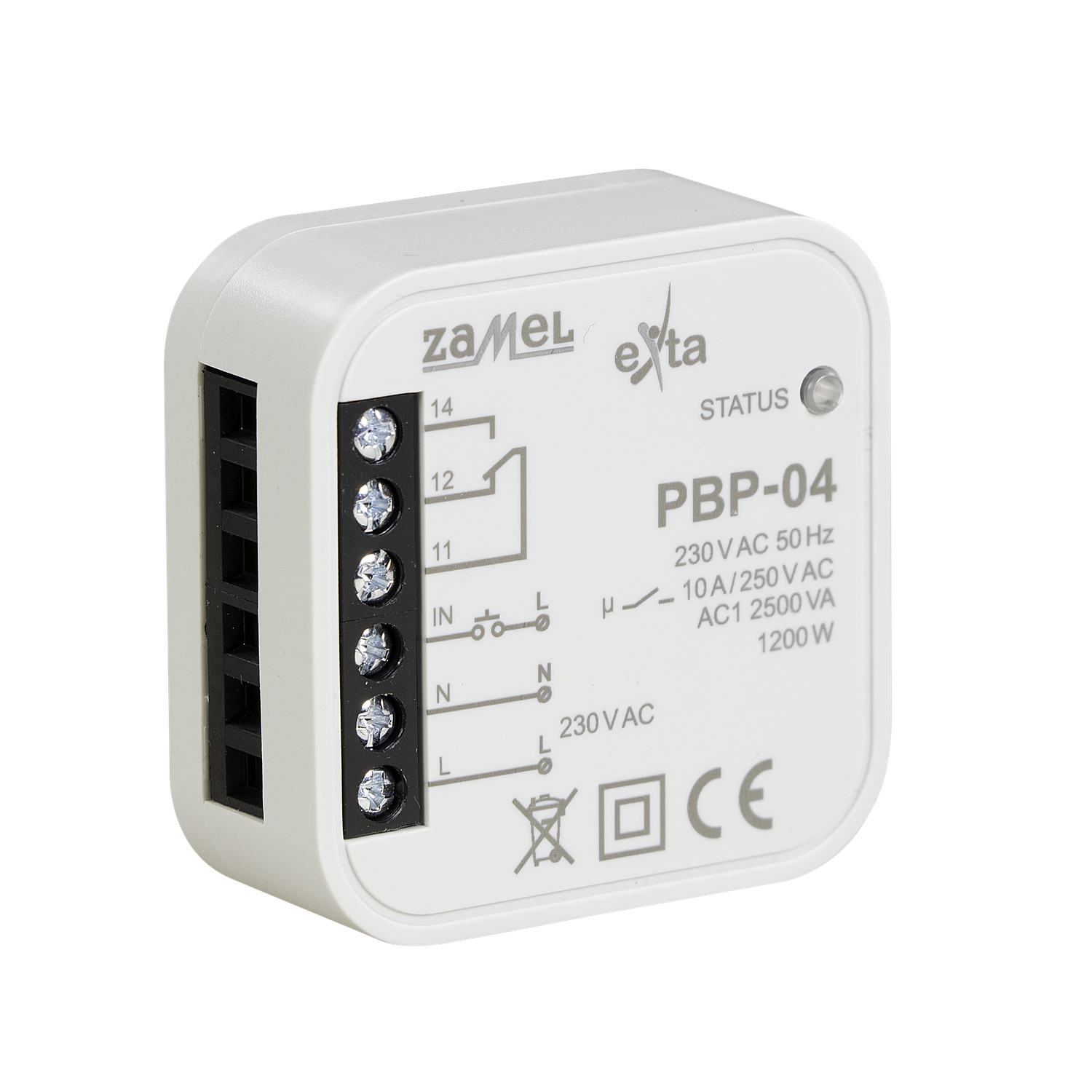

Das bistabile Relais PBP-04 dient zur Steuerung der Beleuchtung oder anderer Geräte über parallel geschaltete einpolige Taster. Das anschließende Drücken einer beliebigen Taste bewirkt das Aktivieren oder Deaktivieren von Geräten, die an die Ausgangsanschlüsse angeschlossen sind. Der Steuerimpuls muss ein Signal von der Leitung "L" sein. Das Design des Ausloseeingangs ermöglicht die Zusammenarbeit mit beleuchteten Tasten (auch mit LED-Hintergrundbeleuchtung). Der Gesamtstrom der Hintergrundbeleuchtung darf 2,6 mA nicht überschreiten. Das Gerät ist für den Einbau in eine Unterputzdose Ø60 (vorzugsweise vertieft) geeignet.

Cechy funkcjonalne produktu:

• Bistabile Beleuchtungssteuerung oder Steuerung von beliebigen Geräten,
• optische Anzeige für das Einschalten vom Gerät - rote LED
• Auslösung nur durch L-Leitung,
• Möglichkeit von Zusammenarbeit mit einpoligen, beleuchteten Knöpfen,
• zweiadrige Steuerungsinstallation,
• spannungsloses Ausgangsrelais 1 x NO/NC mit max. 10 A
• Installation in Unterputzdosen Ø60.
