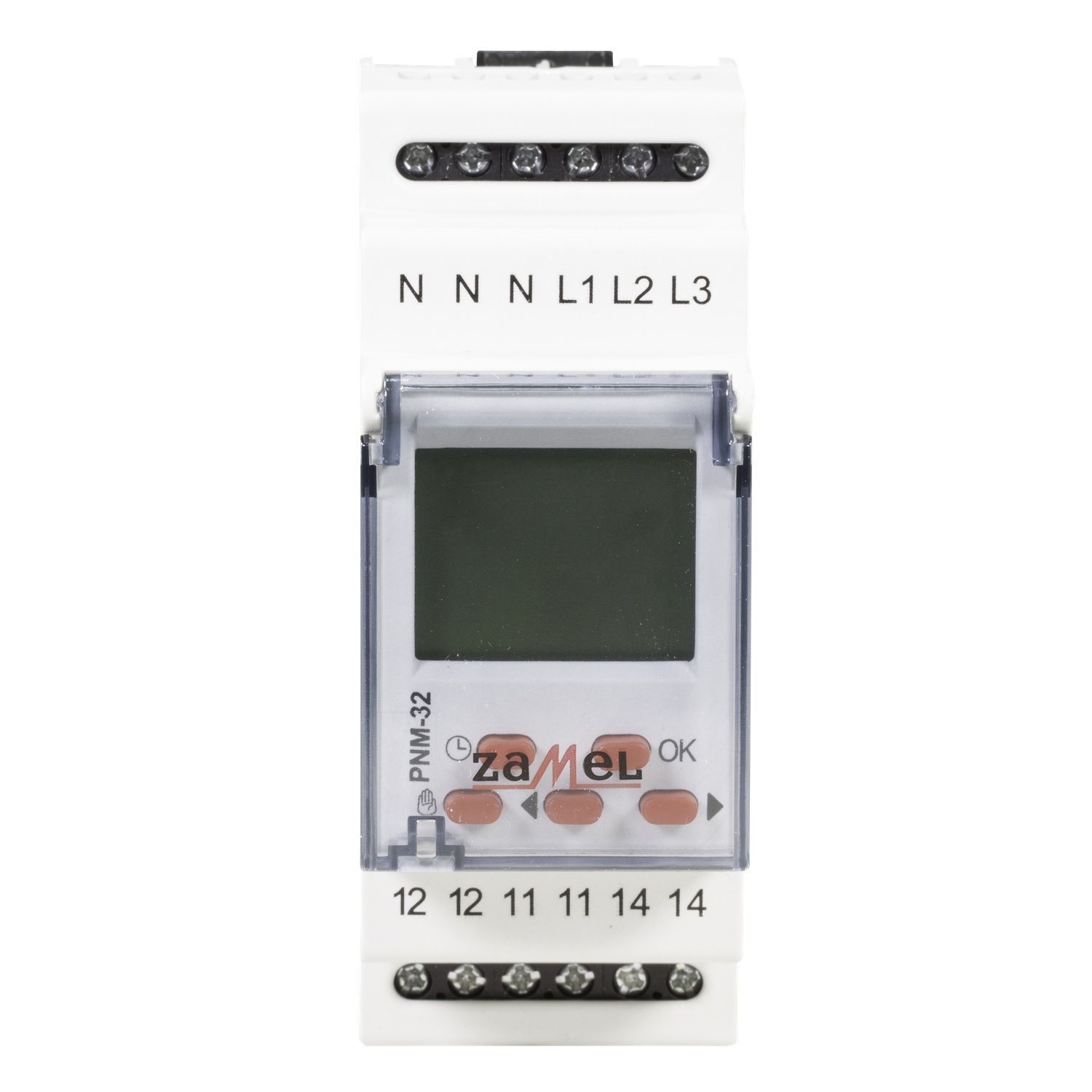

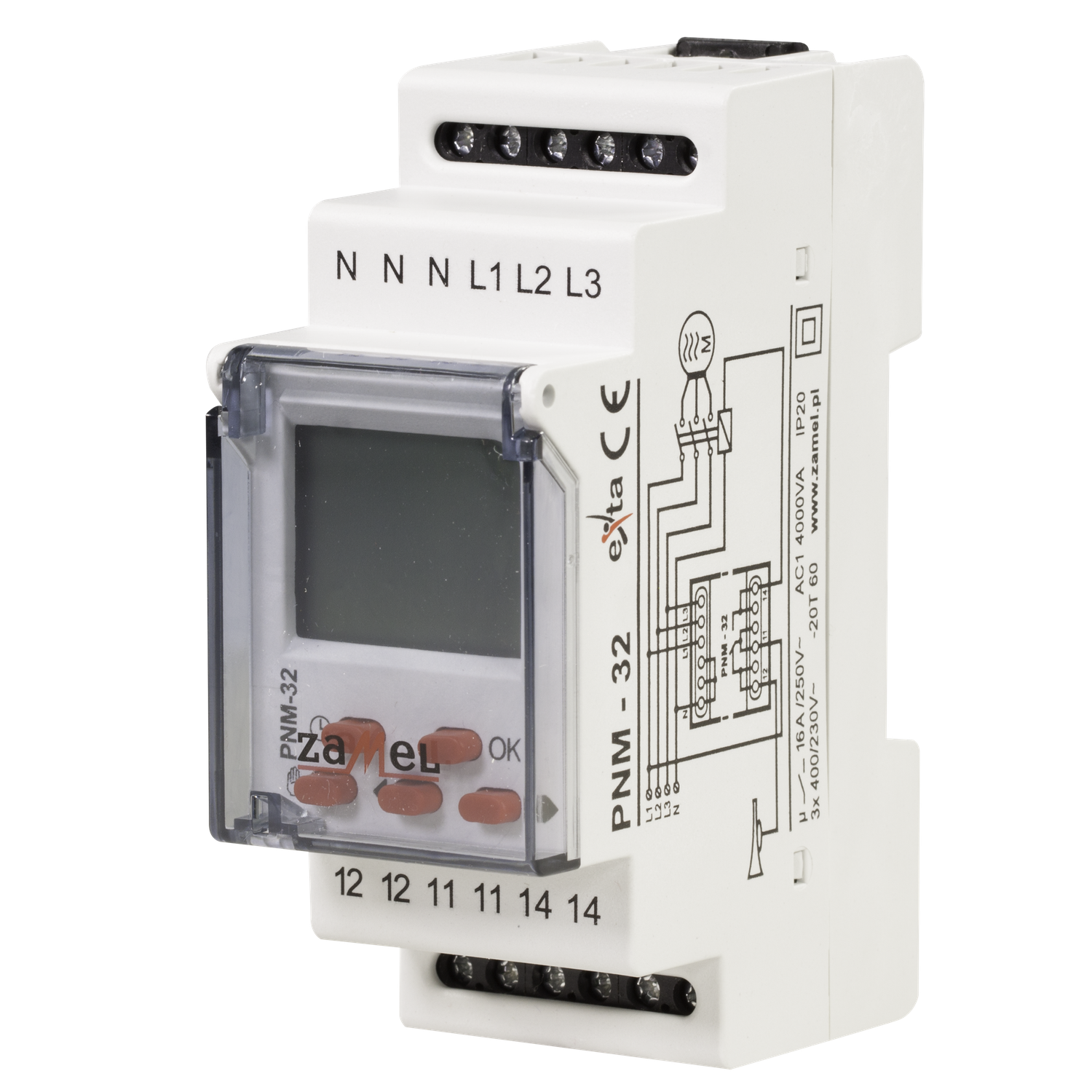

Das Spannungsrelais PNM-32 dient zur Steuerung des Spannungswertes und zum Schutz von Drehstromempfängern. Der Benutzer hat die Möglichkeit, die Minimal- und Maximalwerte für Spannung, Hysterese, Asymmetrie sowie Ein- und Ausschaltverzögerung zu programmieren. Das System erkennt Spannungsasymmetrie und falsche Phasenfolge. Das LCD-Display und die Tastatur ermöglichen die Visualisierung von Netzwerkparametern und die einfache Programmierung.

Cechy funkcjonalne produktu:

• Schutz der an die 3-Phasen-Installation angeschlossenen Empfänger vor Spannungsinstabilität, Spannungsasymmetrie und falschen Phasensequenzen,
• optische Anzeige für Spannungsmesswert,
• optische Anzeige für Relaisstatus,
• Versorgung durch beliebige Phase,
• Einstellung von Minimal- (von 170 bis 225 V) und Maximalspannung (von 235 bis 290 V),
• einstellbare Ausschaltverzögerung,
• Kontrolle von Spannungswert für jede Phase,
• Kontrolle von korrekter Phasensequenz,
• Kontrolle von Spannungsasymmetrie,
• Ausgangsrelais - Schaltkontakt mit max. 16 A,
• Installation auf einer DIN-Schiene.
