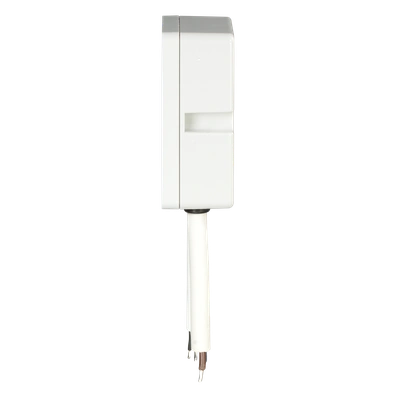

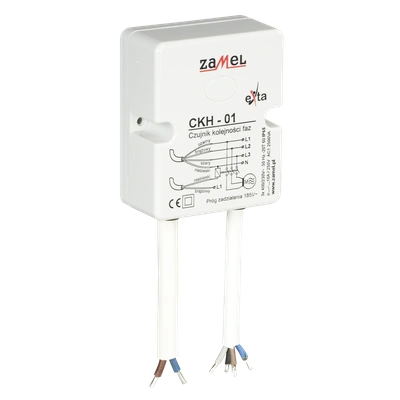

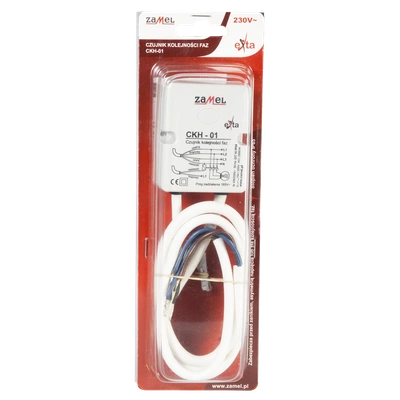

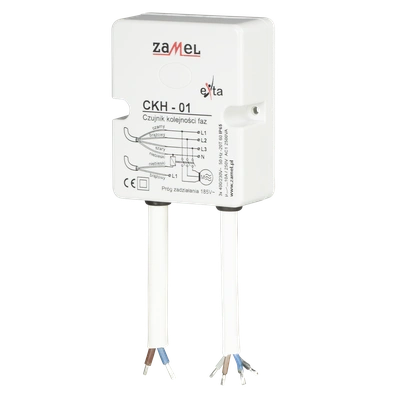

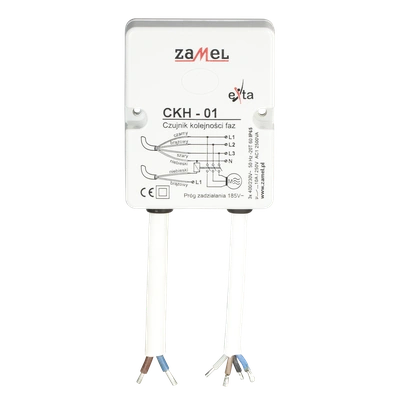

Czujnik kolejnośći faz CKH-01 służy do zabezpieczenia urządzeń zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniem, w przypadku zaniku napięcia fazowego, asymetrią napięć fazowych lub złą kolejnością faz. Wartość progowa napięcia zadziałania jest ustawiona na 185 V i nie może być regulowana przez użytkownika. Układ nie zabezpiecza przed symetrycznym spadkiem napięcia. Układ zasilany jest z fazy L1. Opóźnienie wyłączenia oraz histereza napięciowa powodują, że układ jest odporny na krótkotrwałe wahania napięcia.

Cechy funkcjonalne produktu:

• Zabezpieczenie przed złą kolejnością faz,
• zabezpieczenie przed zanikiem fazy,
• zabezpieczenie przed asymetrią napięcia,
• optymalny próg napięcia zadziałania (asymetrii) 185 V,
• opóźnienie wyłączenia oraz histereza napięciowa eliminująca częste przełączenia
• odporność na krótkotrwałe spadki napięcia,
• wyjście przekaźnikowe ? jeden styk przełączny o maksymalnej obciążalności 10 A,
• osobne wyprowadzenie dla zacisków wyjściowych przekaźnika,
• obudowa hermetyczna IP65
