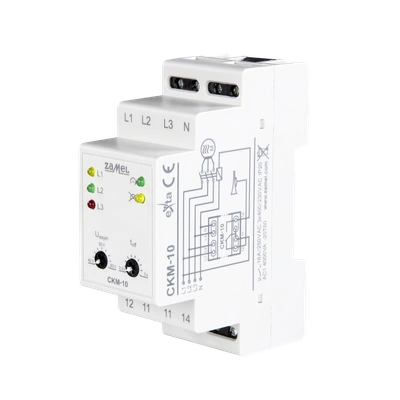

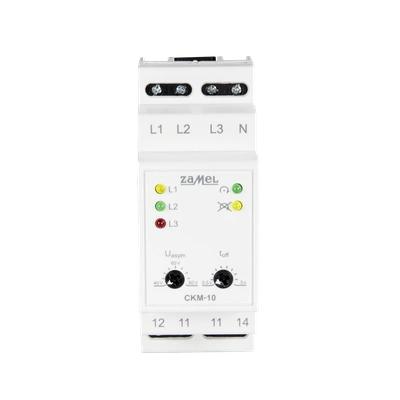

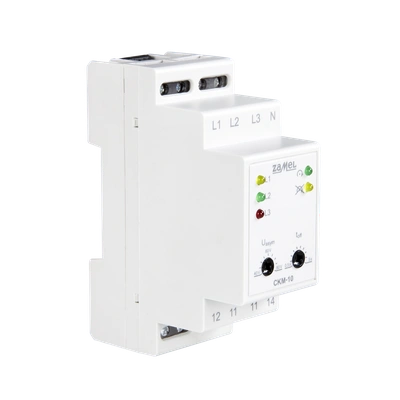

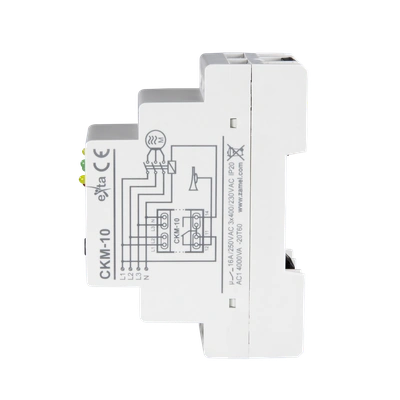

Czujnik kolejności faz CKM‑10 służy do zabezpieczenia urządzeń zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniem, w przypadku zaniku napięcia fazowego, asymetrią napięć fazowych lub złą kolejnością faz. Wartość progu asymetrii może być nastawiana przez użytkownika za pomocą potencjometru. Czujnik zabezpiecza również przed symetrycznym spadkiem napięcia wyłączając przekaźnik jeżeli na którejkolwiek fazie napięcie spadnie poniżej 150 V (niezależnie od poziomu asymetrii). Urządzenie zasilane jest z dowolnej fazy co sprawia, że wystarczy obecność napięcia na jednej fazie aby było one w pełni funkcjonalne. Regulowane opóźnienie wyłączenia oraz histereza napięciowa powodują, że czujnik jest odporny na krótkotrwałe wahania napięcia.

Cechy funkcjonalne produktu:

• Zabezpieczenie przed złą kolejnością faz
• zabezpieczenie przed zanikiem fazy
• zabezpieczenie przed asymetrią napięcia
• zabezpiecza przed symetrycznym spadkiem napięcia
• regulacja progu zadziałania (asymetrii)
• opóźnienie wyłączenia oraz histereza napięciowa eliminująca częste przełączenia
• odporność na krótkotrwałe spadki napięcia
• cyfrowa konstrukcja umożliwia precyzyjny pomiar napięć sinusoidalnych oraz odkształconych
• wyjście przekaźnikowe – jeden styk przełączny o maksymalnej obciążalności 16 A
• obudowa dwumodułowa montowana za pomocą podwójnych zaczepów sprężynowych na szynie TH35 (DIN)
