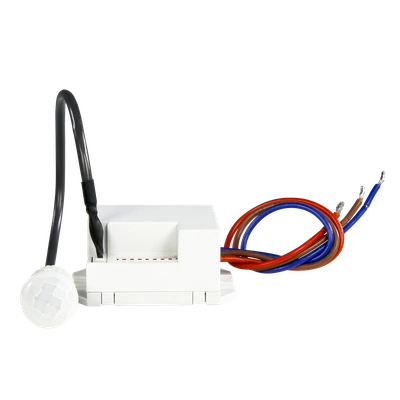

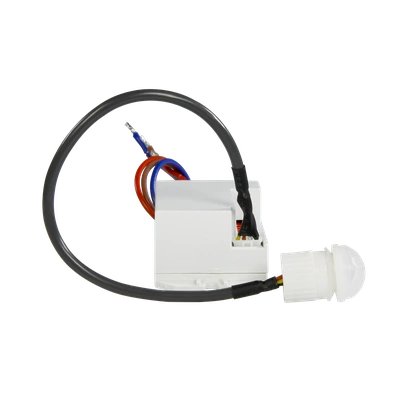

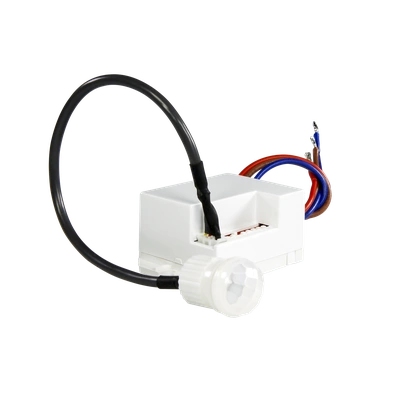

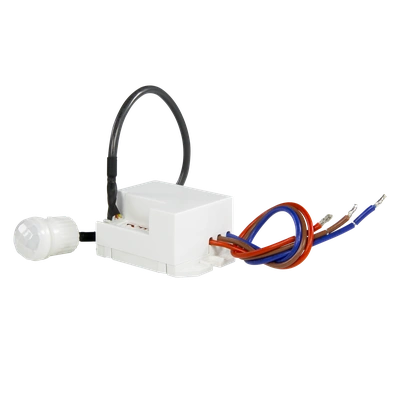

Miniaturowy czujnik ruchu MCR-08 służy do automatycznego sterowania oświetleniem lub dowolnym innym odbiornikiem energii elektrycznej. Jego konstrukcja oparta jest o nowoczesny układ detektora ruchu pracującego w podczerwieni (PIR). Czujnik ruchu MCR-08 wykrywa ruch w monitorowanym obszarze o promieniu ok. 3 lub 6m, w zakresie 120 / 360 stopni wokoło czujnika. Konstrukcja urządzenia została opracowana tak by zminiaturyzować maksymalnie część elektroniczną detektora oraz umożliwić pracę za pomocą zewnętrznego sensora hermetycznego (IP54) mocowanego na przewodzie. Dodatkowo sprawdzany jest warunek poziomu natężenia oświetlenia zewnętrznego. Jeżeli urządzenie wykryje ruch, a poziom oświetlenia jest poniżej wartości nastawionej w urządzeniu, czujnik załączy oświetlenie i rozpocznie odmierzanie nastawionego czasu po czym automatycznie wyłączy oświetlenie. W konstrukcji zastosowano zestaw przełączników pozwalających na prostą i powtarzalną nastawę i regulację pracy urządzenia. Ułatwia to montaż urządzeń w przypadku większych instalacji. Dzięki swojej specyficznej konstrukcji oraz pracy czujnik zapewnia optymalne sterowanie przepływem energii optymalizując koszty poniesione na oświetlenie ciągów komunikacyjnych, schodów, toalet, pomieszczeń gospodarczych itp. przy jednoczesnej maksymalnej miniaturyzacji. Konstrukcja mechaniki urządzenia pozwala na łatwy montaż czujnika bezpośrednio w suficie podwieszanym i zabudowie kartonowo-gipsowej. Możliwa jest także adaptacja w puszce łączeniowej, gdzie sonda przewodowa monitorować będzie zadany obszar po wyprowadzeniu i umocowaniu w odpowiednim miejscu maskownicy osprzętu. Czujnik ruchu MCR-08 idealnie sprawdzi się także przy montażu czujnika bezpośrednio w oprawie z wypuszczonym czujnikiem na zewnątrz.

Cechy funkcjonalne produktu:

• Kąt detekcji 360 / 120 stopni
• Montaż urządzenia możliwy w zabudowie, puszce elektrycznej lub natynkowy z wyprowadzonym na przewodzie czujnikiem zewnętrznym
• Wybierany zakres obszaru detekcji: 3m / 6m
• Nastawa czasu świecenia: 5s, 30s, 1min, 3 min, 5 min, 8 min - Regulacja wbudowanego w sondę czujnika oświetlenia 10 lux / 2000 lux
• Nastawa dokonywana poprzez DIP-Switch zapewnia pełna powtarzalność, prostotę oraz szybkość ustawień
• Miniaturowa konstrukcja urządzenia zapewnia możliwość montażu w różnych miejscach
• Hermetyczna sonda na przewodzie umożliwia adaptację urządzenia do różnych zastosowań
• Czujnik ruchu może być montowany bezpośrednio w oprawie świetlnej z wyprowazeniem czujnika na zewnątrz oprawy
• Współpraca z oświetleniem LED
