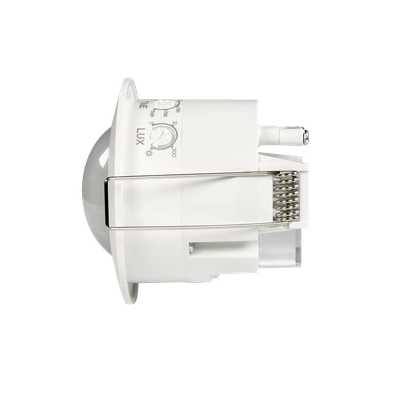

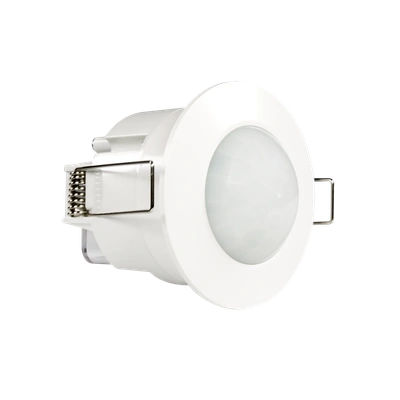

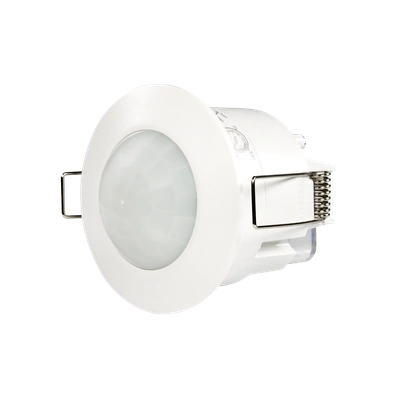

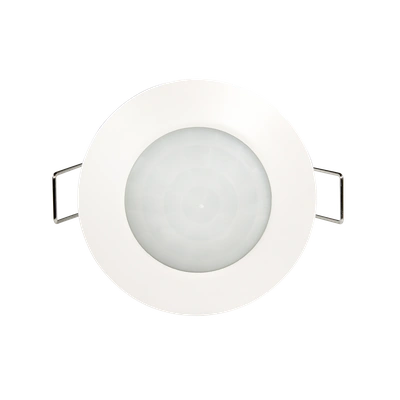

Czujnik ruchu PIR do zabudowy w suficie podwieszanym typu MCR-07 służy do automatycznego sterowania oświetleniem lub dowolnym innym odbiornikiem energii elektrycznej. Jego konstrukcja oparta jest o nowoczesny układ detektora ruchu pracującego w podczerwieni (PIR). Czujnik ruchu MCR-07 wykrywa ruch w monitorowanym obszarze o promieniu ok. 5m, 360 stopni wokoło czujnika. Dodatkowo sprawdzany jest warunek poziomu natężenia oświetlenia zewnętrznego. Zapewnia to uruchomienie oświetlenia wyłącznie gdy jest ono potrzebne. Jeżeli urządzenie wykryje ruch, a poziom oświetlenia jest poniżej wartości nastawionej w urządzeniu, czujnik załączy oświetlenie i rozpocznie odmierzanie nastawionego czasu. Po jego upływnie (nie wykrywszy dodatkowego ruchu w trakcie odmierzania czasu), czujnik ruchu automatycznie wyłączy oświetlenie. Dzięki takiej pracy czujnik zapewnia optymalne sterowanie przepływem energii i ogranicza koszty poniesione na oświetlenie ciągów komunikacyjnych, toalet, pomieszczeń gospodarczych itp. Konstrukcja mechaniki urządzenia pozwala na łatwy montaż czujnika bezpośrednio w suficie podwieszanym i zabudowie kartonowo-gipsowej. Dzięki przezroczystej osłonie zacisków śrubowych widoczne jest ich poprawne połączenie oraz stan. Wygodne sprężyny mocujące zabezpieczone są przed wypadaniem i ułatwiają montaż czujnika ruchu MCR-07.

Cechy funkcjonalne produktu:

• Kąt detekcji urządzenia 360 stopni
• Montaż urządzenia w płycie sufitu podwieszanego
• Detekcja ruchu w obszarze ok. 5-6m od czujnika
• Nastawa czasu świecenia od 10 sekund do 15 minut, płynnie za pomocą potencjometru obrotowego
• Nastawa progu działania wbudowanego czujnika oświetlenia w zakresie 10 – 2000 lux za pomocą potencjometru, płynnie
• Niski pobór mocy – poniżej 0,5W
• Zastosowanie: do sterowania oświetleniem w ciągach komunikacyjnych, korytarzach, toaletach, pomieszczeniach gospodarczych itp.
• Współpraca z oświetleniem LED
