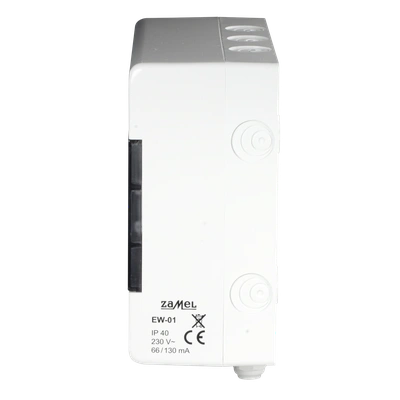

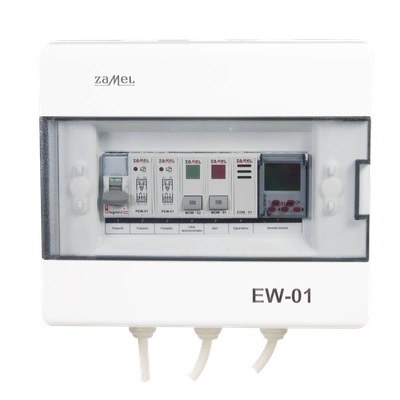

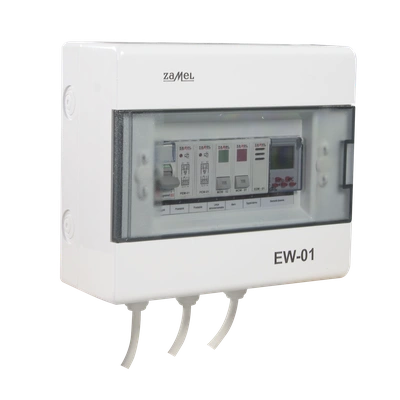

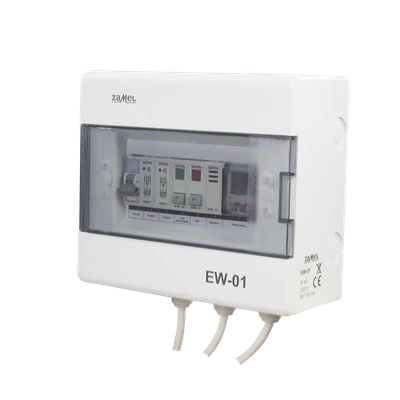

Produkt Elektroniczny Woźny jest gotowym zestawem sterowania dzwonków szkolnych, wykorzystującym urządzenie SDM-10. Zestaw przeznaczony jest do modernizacji lub budowy nowej instalacji dzwonkowej. Zestaw EW-01 wyposażony jest w rozłącznik izolacyjny, sterownik dzwonka, równoległe przekaźniki oraz specjalne przyciski sterujące pozwalające na włączenie trybu lekcji skróconych i przycisk alarmowy z sygnalizacją akustyczną. Podstawowym elementem sterującym jest sterownik dzwonka szkolnego SDM-10 przeznaczony do sterowania sygnalizacją akustyczną stosowaną w szkołach przy wykorzystaniu dzwonków (np.: DNT-212, DNS-212, DNT-212M, DNS-212M produkcji Zamel). Sterowanie odbywa się automatycznie według ustawionego algorytmu. Ułożenie programu odbywa się poprzez określenie czasu lekcji, długości trwania kolejnych przerw oraz określenie godziny początkowej. Urządzenie przygotowane jest do uruchamiania specjalnych funkcji (dzwonki alarmowe, lekcje skrócone) poprzez programowalne wejścia sterujące.

Cechy funkcjonalne produktu:

• Dwa sposoby podłączenia
• ułatwiony algorytm programowania rozkładu zajęć
• prosta zmiana czasu lekcji: normalne lub skrócone
• zegar czasu rzeczywistego oraz kalendarz
• możliwość ustawienia czasu trwania dźwięku dzwonka
• 2 wejścia sterujące umożliwiające uruchomienie zaprogramowanych funkcji
• wyjście przekaźnikowe - dwa styki przełączne o maksymalnej obciążalności 16A,
• bateryjne podtrzymanie zegara czasu oraz danych algorytmu
• obudowa natynkowa o wymiarach 197x227x93 mm

Do pobrania:

Inne

• EW-01_instr_PL (PDF)
• SDM-10_instr_PL (PDF)

Deklaracje Zgodności

• ZCM_SDM_EW_deklaracja_GB-PL (PDF)
