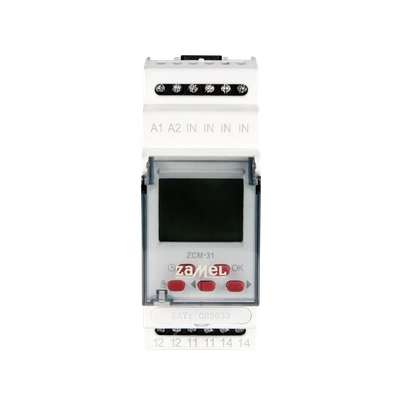

Cyfrowe zegary sterujące ZCM-31 służą do realizacji funkcji czasowych w układach automatyki i sterowania. Włączenie/ wyłączenie urządzenia związane jest ze wschodem i zachodem słońca (brzask i zmierzch cywilny). W obliczeniach czasu wschodu i zachodu słońca wykorzystywana jest informacja o współrzędnych geografi cznych miejsca zainstalowania zegara, bieżąca data oraz przesunięcie względem czasu uniwersalnego. Układ oblicza koniec zmierzchu cywilnego, czyli fazę, w której środek tarczy słonecznej znajduje się na 6o kątowych poniż ej horyzontu - tarcza słoneczna nie jest widoczna ale niebo podświetlone jest rozproszonym światłem słonecznym. Układ dodatkowo posiada funkcję programowanej przerwy nocnej oraz możliwość przesunięcia wyliczonego czasu wschodu/zachodu słońca w zakresie ±120 min. Konstrukcja obudowy umożliwia zamontowanie układu na szynie TH 35 oraz ewentualne zaplombowanie urządzenia. Konstrukcja układu gwarantuje bateryjne podtrzymanie wszelkich nastaw przy braku napięcia zasilającego.

Cechy funkcjonalne produktu:

• Sterowanie w zależności od bieżącej godziny w cyklu astronomicznym
• obudowa dwumodułowa z klapką zabezpieczającą
• wejście sterujące IN
• podświetlenie wyświetlacza LCD,
• montaż na szynie TH 35.
• dwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 A.

Do pobrania:

Inne

• ZCM-31_31PU_bateria_instr_PL (PDF)

Deklaracje Zgodności

• ZCM-1x_ZCM-2x_ZCM-3x_deklaracja_GB-PL (PDF)
