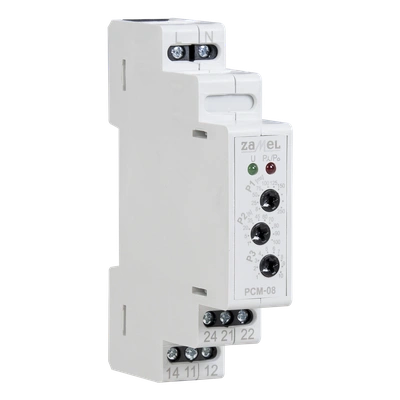

Przekaźnik czasowy PCM-08 służy do sterowania stycznikowym układem przełączającym GWIAZDA–TRÓJKĄT. Przekaźnik wykorzystuje się w układach sterowania silników trójfazowych metodą przełączania uzwojeń. Ten sposób sterowania pozwala na obniżanie prądów rozruchowych w przypadku większych jednostek silnikowych o mocach powyżej 4-5 kW oraz zapewnia bezpieczeństwo takiego sposobu sterowania. PCM-08 posiada dwa niezależne wyjścia przekaźnikowe włączane zgodnie z nastawami potencjometrów P1–P3. Możliwa jest nastawa czasu rozruchu w układzie gwiazdy oraz czasu przerwy pomiędzy przełączeniem z układu gwiazdy na trójkąt. Działanie przekaźnika wyzwalane jest podaniem napięcia zasilającego na zaciski L,N. Urządzenie przystosowane jest do montażu w rozdzielnicach (szyna TH35). Diody LED na panelu przednim sygnalizują zasilanie (dioda zielona) oraz stan pracy urządzenia (dioda czerwona).

Cechy funkcjonalne produktu:

• Sterowanie rozruchem silników trójfazowych metodą przełączania uzwojeń w układzie GWIAZDA-TRÓJKĄT
• obniżenie prądów w przypadku rozruchu silników o dużych mocach
• sygnalizacja stanu urządzenia (dioda czerwona)
• sygnalizacja załączenia zasilania (dioda zielona)
• wyzwalanie po załączeniu napięcia zasilającego
• regulacja czasu rozruchu w układzie gwiazdy
• regulacja czasu przerwy pomiędzy przełączaniem z układu gwiazdy na trójkąt
• dwa niezależne wyjścia przekaźnikowe, beznapięciowe 2 x NO/NC o obciążalności 10 A
• montaż w rozdzielnicach (szyna TH35)

Do pobrania:

Inne

• PCM-08_instr_PL (PDF)

Deklaracje Zgodności

• PCM-xx_PCP-xx_deklaracja_GB-PL (PDF)
