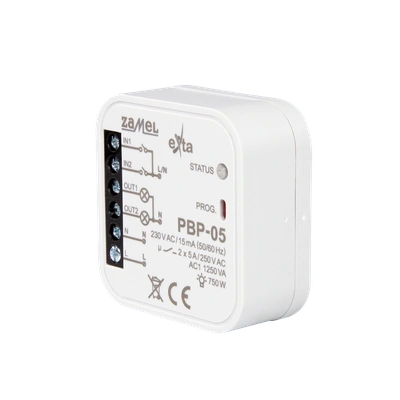

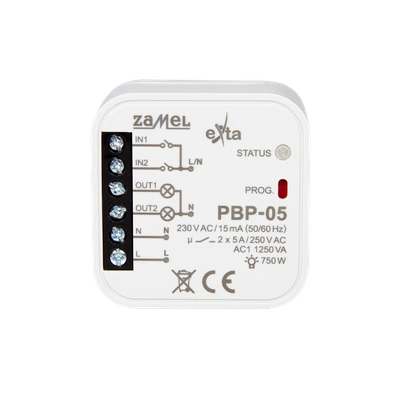

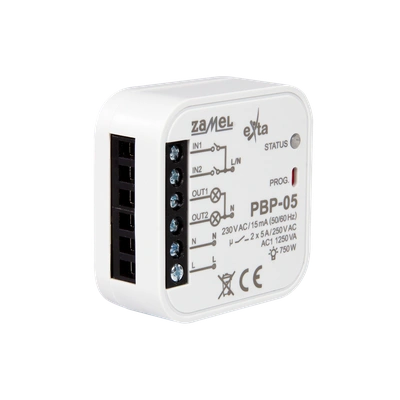

Przekaźnik bistabilny PBP-05 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków monostabilnych. Urządzenie posiada dwa niezależne kanały o obciążalności 5A. Przekaźnik pozwala na sterowanie poprzez podanie potencjału fazy L lub przewodu neutralnego N na jedno z dwóch wejść. Konstrukcja wejścia wyzwalającego umożliwia współpracę z przyciskami podświetlanymi (również z podświetleniem LED). Przekaźniki wyjściowe przystosowane są do pracy z obciążeniem w postaci nowoczesnych źródeł LED. Urządzenie przystosowane jest do montażu w puszce instalacyjnej Ø 60 (najlepiej pogłębianej lub kieszeniowej).

Cechy funkcjonalne produktu:

• Bistabilne (dwustanowe) sterowanie oświetleniem lub dowolnym urządzeniem,
• sterowanie dwoma niezależnymi obwodami,
• współpraca z przyciskami podświetlanymi,
• możliwość sterowania z kilku miejsc,
• wyzwalanie układu z przewodu „L” lub „N”,
• kontrolka załączenia odbiornika – dioda LED czerwona,
• dwa niezależne przekaźniki wyjściowe NO (styki napięciowe – potencjał fazy „L” na wyjściu) o obciążalności 5 A,
• wymiary: 47,5 x 47,5 x 20 mm,
• montaż w puszkach instalacyjnych Ø 60 mm.
