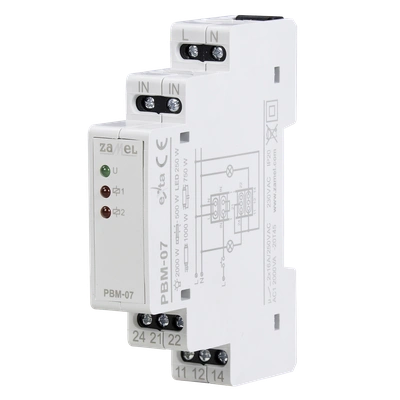

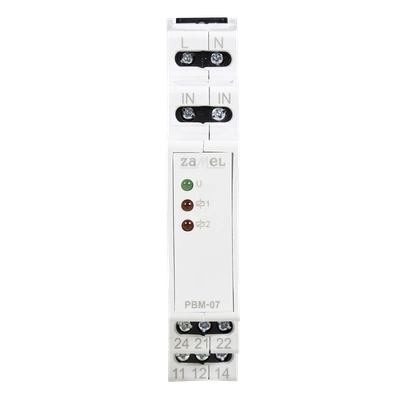

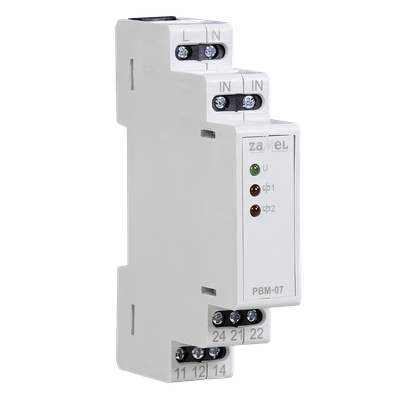

Przekaźnik bistabilny PBM-07 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Przekaźnik posiada dwa wyjścia włączane za pomocą impulsów pojawiających się na wejściu IN. Umożliwia to jednoczesne sterowanie dwóch obwodów / gałęzi. Impulsem sterującym musi być sygnał z linii „L”. Konstrukcja wejścia wyzwalającego umożliwia współpracę z przyciskami podświetlanymi (nawet z podświetleniem LED). Sumaryczny prąd od podświetlenia nie może przekraczać 1,5mA. Urządzenie przystosowane jest do montażu w rozdzielnicach (szyna TH35). Diody LED na panelu przednim sygnalizują zasilanie (dioda zielona) oraz stan wyjść (2 x dioda czerwona).

Cechy funkcjonalne produktu:

• Sterowanie oświetleniem lub innymi urządzeniami wg określonej sekwencji
• stan wyjść sygnalizowany diodami LED (2 x LED czerwona)
• sygnalizacja załączenia zasilania (1 x LED zielona)
• wyzwalanie układu tylko z linii L
• możliwość współpracy z przyciskami jednobiegunowymi podświetlanymi
• dwużyłowa instalacja sterująca
• dwa niezależne wyjścia przekaźnikowe, beznapięciowe 2 x NO/NC o obciążalności 16 A
• montaż w rozdzielnicach (szyna TH35)
