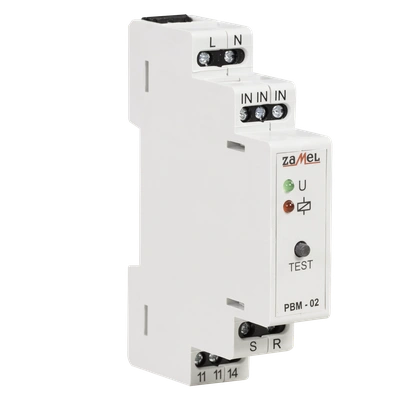

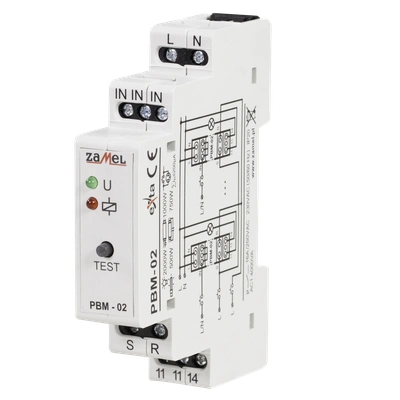

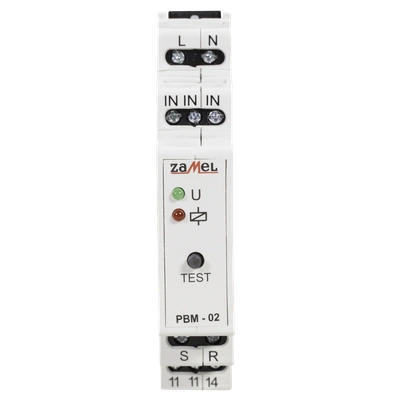

Przekaźnik bistabilny PBM-02 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych. Wejścia sterujące Set i Reset pozwalają na centralne sterowanie grupą przekaźników. Impulsem sterującym wejścia IN może być sygnał z linii L lub N, a wejścia S i R tylko z linii L. Zastosowanie wewnętrznej pamięci w przekaźniku bistabilnym pozwala na zapamiętanie jego aktualnego stanu w przypadku zaniku napięcia zasilania.

Cechy funkcjonalne produktu:

• Bistabilne (dwustanowe) sterowanie oświetleniem,
• kontrolka napięcia zasilania - dioda LED zielona,
• kontrolka stanu przekaźnika - dioda LED czerwona
• funkcje centralnego sterowania
• pamięć stanu przekaźnika
• wyzwalanie układu z przewodu L lub N
• praca z wieloma przyciskami jednobiegunowymi podświetlanymi
• funkcja TEST
• dwużyłowa instalacja sterująca,
• wyjście przekaźnikowe - jeden styk zwierny o maksymalnej obciążalności 16 A.
