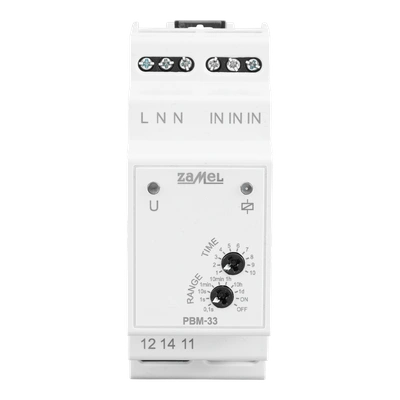

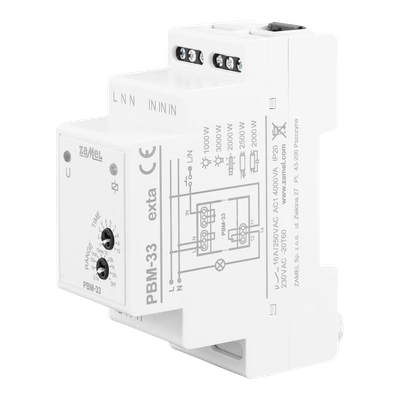

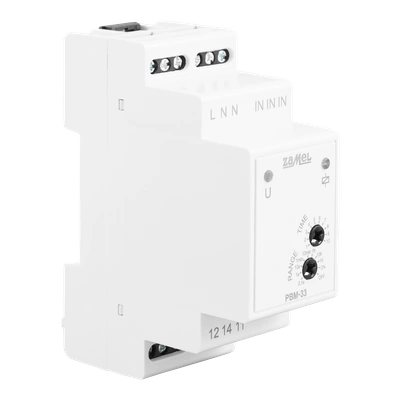

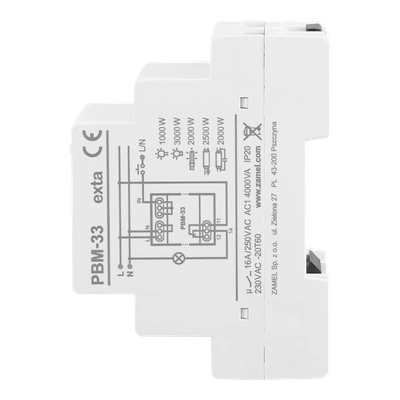

Przekaźnik impulsowy (bistabilny) PBM-33 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Może więc z powodzeniem zastąpić układ łączników schodowych i krzyżowych upraszczając instalację (mniejsza ilość przewodów). Kolejne naciśnięcia dowolnego z przycisków powoduje załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych przekaźnika. Dodatkowo urządzenie posiada możliwość ustawienia ograniczenia czasowego. Jeżeli oświetlenie nie zostanie wyłączone ręcznie to wyłączenie automatycznie zostanie zrealizowane po odliczeniu nastawionego czasu. Zastosowanie przekaźnika impulsowego (bistabilnego) PBM-31 daje możliwość stworzenia „inteligentnych” systemów sterowania oświetleniem. Dodatkowo, zastosowana w nim technologia, umożliwia przełączanie styków przekaźnika i załączenie obciążeń przy przejściu sinusoidy napięciowej przez punkt zerowy (wartość chwilowa napięcia na wyjściu w momencie przełączenia przekaźnika wynosi 0 V w stosunku do potencjału neutralnego). Dzięki takiemu sterowaniu unikamy negatywnych efektów pojawiających się podczas procesu komutacji. Przekaźnik umożliwia podłączenie obciążeń LED dużej mocy, a także świetnie radzi sobie z obciążeniami indukcyjnościowymi.

Cechy funkcjonalne produktu:

• Bistabilne (dwustanowe) sterowanie oświetleniem – idealnie sprawdzi się do sterowania oświetleniem biur, hal fabrycznych lub magazynowych,
• wyzwalanie impulsem zewnętrznym, dodatkowe ograniczenie czasowe,
• przekaźnik załączany przy zerowej wartości napięcia (ZVS) i zerowej wartości prądu (ZCS),
• nie wymaga minimalnej wartości obciążenia,
• przełączenie obwodu w warunkach ZVS i ZCS ogranicza ilość generowanych zakłóceń komutacyjnych i poprawia wyniki kompatybilności elektromagnetycznej EMC całego układu w jakim zastosowano przekaźnik.
