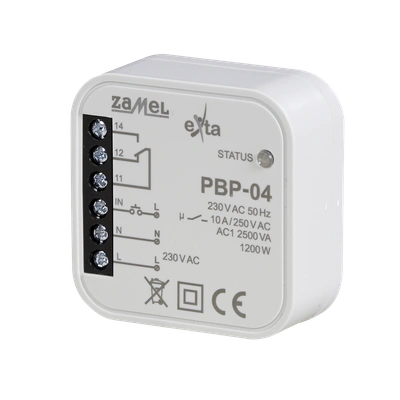

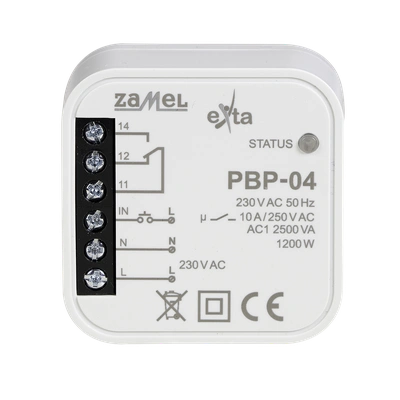

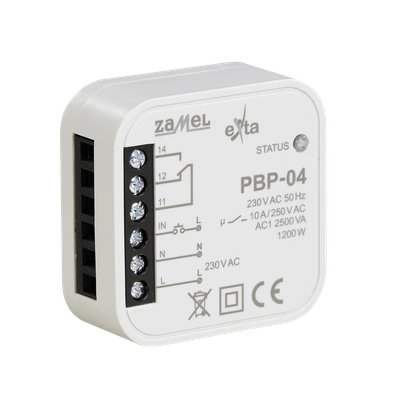

Przekaźnik bistabilny PBP-04 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych. Impulsem sterującym musi być sygnał z linii „L”. Konstrukcja wejścia wyzwalającego umożliwia współpracę z przyciskami podświetlanymi (nawet z podświetleniem LED). Sumaryczny prąd od podświetlenia nie może przekraczać 2,6 mA. Urządzenie przystosowane jest do montażu w puszce instalacyjnej Ø60 (najlepiej pogłębianej).

Cechy funkcjonalne produktu:

• Bistabilne (dwustanowe) sterowanie oświetleniem lub dowolnym urządzeniem,
• kontrolka załączenia odbiornika - dioda LED czerwona
• wyzwalanie układu tylko z linii L,
• możliwość współpracy z przyciskami jednobiegunowymi podświetlanymi,
• dwużyłowa instalacja sterująca,
• wyjście przekaźnikowe beznapięciowe 1 x NO/NC o obciążalności 10 A
• montaż w puszkach instalacyjnych Ø60.
