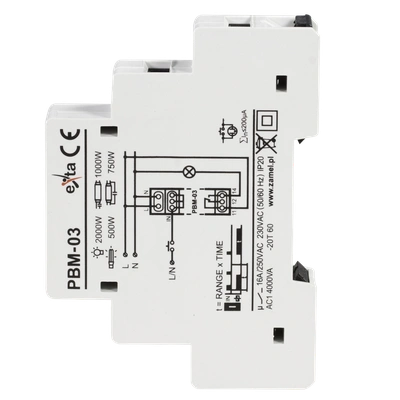

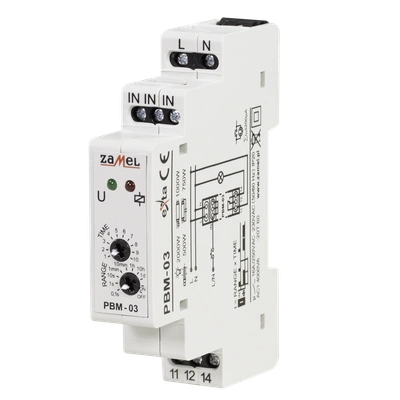

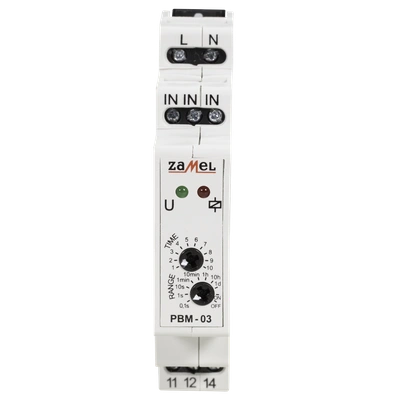

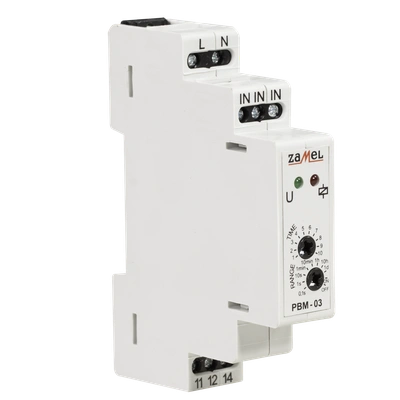

Przekaźnik bistabilny PBM-03 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych. Impulsem sterującym może być sygnał z linii L lub N. Po podaniu impulsu, który załączy odbiornik, a następnie odczekaniu nastawionego czasu t następuje automatyczne wyłączenie odbiornika. Zastosowanie układu daje możliwość stworzenia “inteligentnych” systemów sterowania oświetleniem.

Cechy funkcjonalne produktu:

• Bistabilne (dwustanowe) sterowanie oświetleniem,
• funkcja ograniczenia czasowego
• kontrolka napięcia zasilania - dioda LED zielona
• kontrolka stanu przekaźnika - dioda LED czerwona,
• wyzwalanie układu z przewodu L lub N,
• praca z wieloma przyciskami jednobiegunowymi podświetlanymi
• funkcja ograniczenia czasowego
• dwużyłowa instalacja sterująca
• wyjście przekaźnikowe o maksymalnej obciążalności 16 A
• obudowa jednomodułowa

Inne:

Do pobrania:

Inne

• PBM-03_instr_PL (PDF)

Deklaracje Zgodności

• PBM-xx_PBP-xx_deklaracja_GB-PL (PDF)
