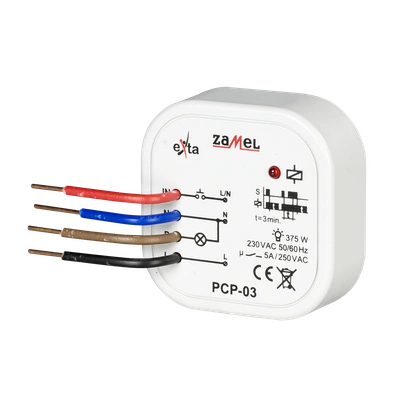

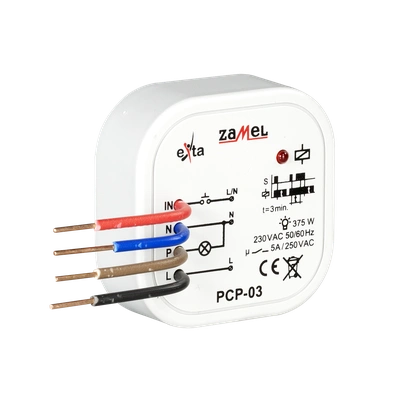

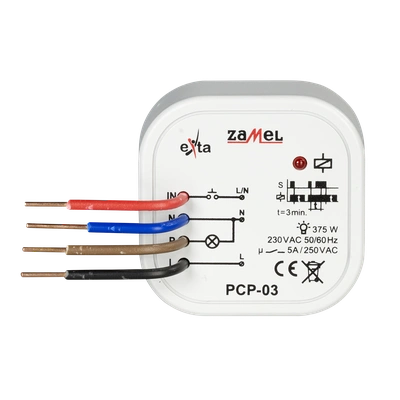

Przekaźnik czasowy PCP-03 służy do realizacji funkcji czasowych w układach automatyki i sterowania. Przekaźnik wyzwalany jest napięciem zasilającym poprzez wejście sterujące (IN). Przekaźnik PCP-03 posiada 1 tryb pracy - impuls czasowy wyzwalany zboczem narastającym z opóźnionym wyłączeniem (retrygowalny) - zasilany układ po podaniu impulsu wyzwalającego (z linii L lub N; zbocze narastające) załącza przekaźnik wyjściowy. Urządzenie posiada wskaźnik stanu przekaźnika zrealizowany za pomocą diody LED. Konstrukcja urządzenia umożliwia montaż w puszce instalacyjnej fi60 mm.

Cechy funkcjonalne produktu:

• Sygnalizacja stanu przekaźnika i odmierzania czasu – dioda LED,
• wyzwalanie wejściem sterującym IN,
• duża dokładność odmierzanego czasu,
• wyjście przekaźnikowe – jeden styk przełączny o maksymalnej obciążalności 5 A,
• obudowa dopuszkowa
