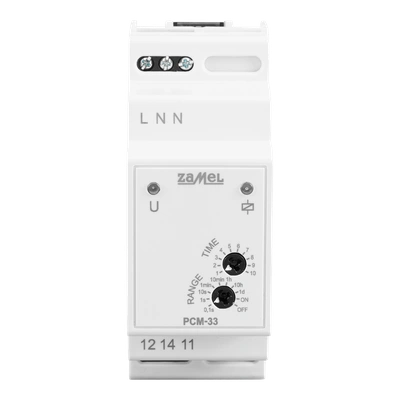

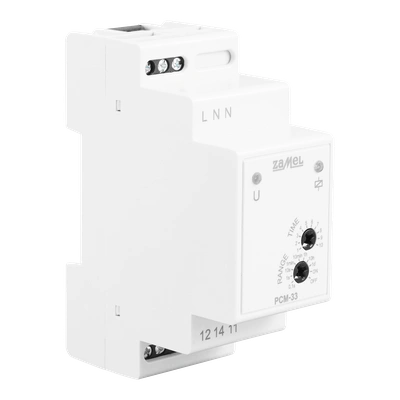

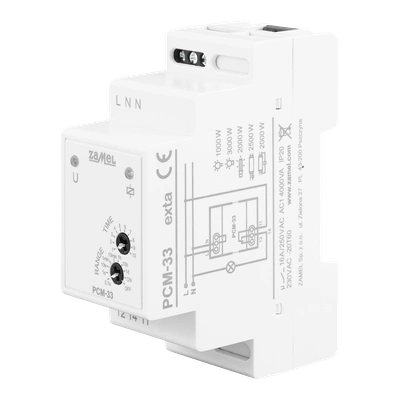

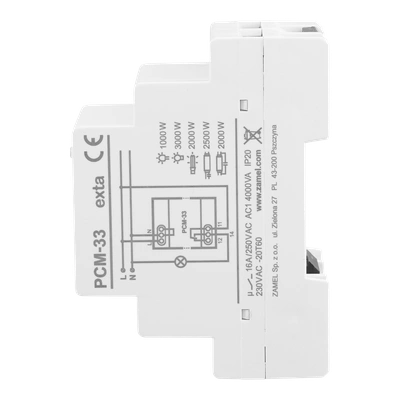

Przekaźnik czasowy PCM-33 to jednofunkcyjny przekaźnik czasowy realizujący funkcję pracy naprzemiennej w układach automatyki i sterowania. Zastosowana w nim technologia umożliwia przełączanie styków przekaźnika i załączenie obciążeń przy przejściu sinusoidy napięciowej przez punkt zerowy (wartość chwilowa napięcia na wyjściu w momencie przełączenia przekaźnika wynosi 0 V w stosunku do potencjału neutralnego). Przekaźnik dokonuje wyłączenia obciążenia (zmiana położenia styków przekaźnika) w momencie przejścia sinusoidy prądowej przez punkt zerowy (wartość chwilowa płynącego prądu wynosi 0 A). Dzięki takiemu sterowaniu unikamy negatywnych efektów pojawiających się podczas procesu komutacji. Przekaźnik umożliwia podłączenie obciążeń LED dużej mocy, a także świetnie radzi sobie z obciążeniami indukcyjnościowymi. Ponieważ styki przekaźnika stanowią element elektromechaniczny, to konstrukcja pozbawiona jest wad występujących w przypadku konstrukcji półprzewodnikowych.

Cechy funkcjonalne produktu:

• Tryb pracy: praca naprzemienna,
• przekaźnik załączany przy zerowej wartości napięcia (ZVS) i zerowej wartości prądu (ZCS),
• nie wymaga minimalnej wartości obciążenia,
• zastosowana technologia wydłuża czas działania przekaźnika i ogranicza procesy starzeniowe,
• przełączenie obwodu w warunkach ZVS i ZCS ogranicza ilość generowanych zakłóceń komutacyjnych i poprawia wyniki kompatybilności elektromagnetycznej EMC całego układu w jakim zastosowano przekaźnik,
• duża dokładność odmierzanego czasu,
• szeroki przedział nastaw czasu.
