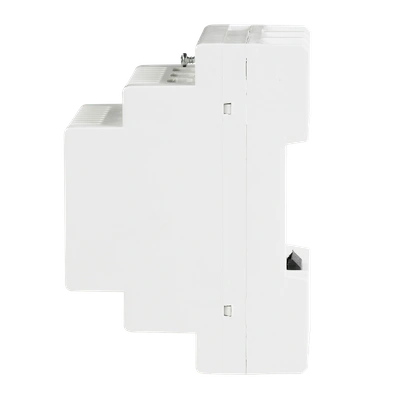

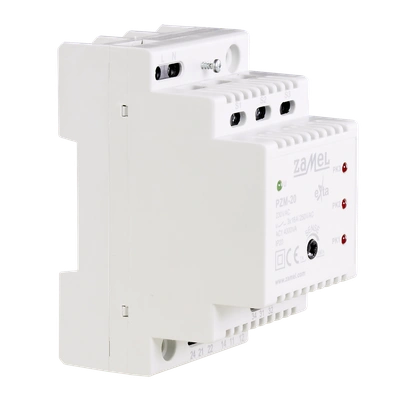

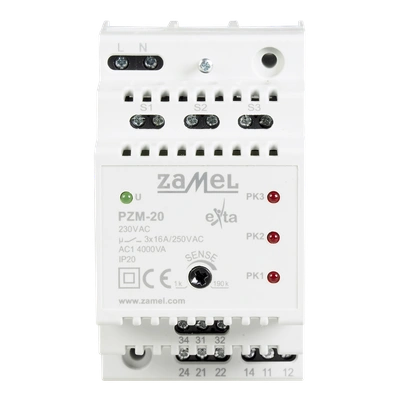

Przekaźnik PZM-20 służy do wykrywania obecności różnych cieczy przewodzących prąd elektryczny. Poziomy detekcji cieczy są równoznaczne z poziomami zamontowania sond. Urządzenie można z powodzeniem wykorzystać do uruchamiania różnych obwodów (głównie pomp) w zależności od osiągniętego poziomu cieczy. PZM-20 współpracuje z sondami SZH-03 produkowanymi przez Zamel Sp. z o.o. Czułość detekcji sond może być ustawiana w zakresie 1 ÷ 190 kΩ za pomocą potencjometru na panelu przednim. Wyjście urządzenia stanowią trzy przekaźniki o maksymalnej obciążalności styku 16 A. Zastosowanie styków przełącznych NO/NC zwiększa obszar zastosowań przekaźnika PZM-20. Stan włączenia danego wyjścia jest sygnalizowany za pośrednictwem czerwonych diod LED (PK1, PK2, PK3). Dioda zielona sygnalizuje obecność napięcia zasilającego 230 V AC. Przekaźnik PZM-20 przeznaczony jest do montażu w rozdzielnicach z wykorzystaniem szyny TH35. Wykonany jest w obudowie 3 modułowej.

Cechy funkcjonalne produktu:

• Sterowanie obwodami w zależności od poziomu cieczy
• trzy kanały detekcji
• regulacja czułości detekcji w zakresie 1 ÷ 190 kΩ ± 15%
• współpraca z sondami zalania SZH-03
• możliwość łączenia sond (równolegle, szeregowo)
• kontrolka włączenia urządzenia (1 x LED zielona)
• kontrola stanu wyjść (3 x LED czerwona)
• 3 x wyjście przekaźnikowe beznapięciowe NO/NC o obciążalności 16 A
• montaż w rozdzielnicy (szyna TH35)
