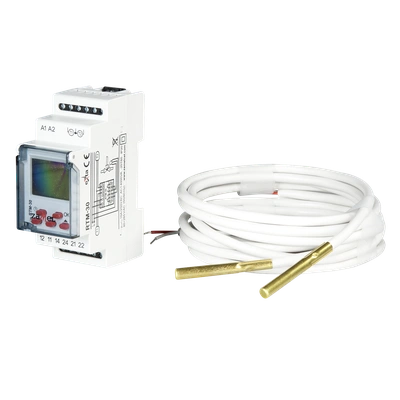

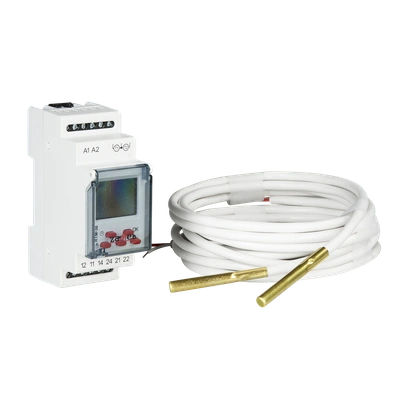

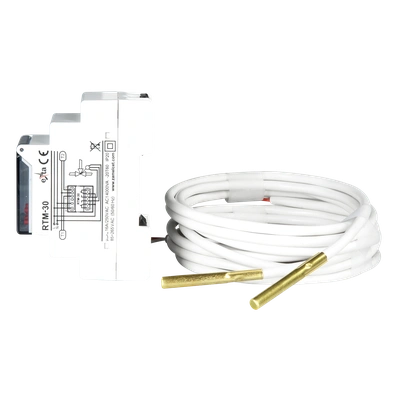

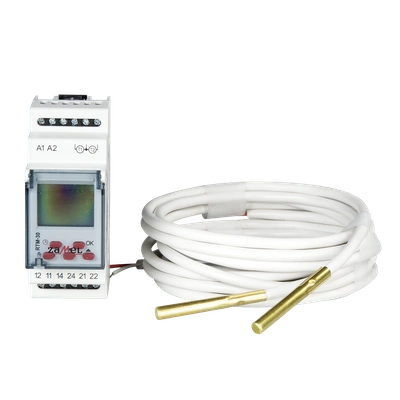

Działanie regulatora oparte jest o krzywą grzania/regulacji, którą uzyskujemy przez ręczne wpisanie punktów zawierających temperaturę oczekiwaną i temperaturę odniesienia, wybranie gotowej krzywej lub zmianę funkcji na regulację pokojową. Regulator utrzymuje temperaturę na źródle ciepła odpowiednią do punktu odniesienia (np. temperatury zewnętrznej lub wewnętrznej) wpisaną podczas konfiguracji. Algorytm regulacji w dużym stopniu przyczynia się do obniżenia kosztów ogrzewania, dając przy tym pełny komfort regulacji pokojowej lub pogodowej. Do poprawnej pracy regulator wykorzystuje dwa czujniki, których istniejący przewód przyłączeniowy można przedłużyć do 30 m przewodem o przekroju 0,5÷2,5 mm2. Czujnik temperatury odniesienia można zastąpić rezystorem wzorcowym, co powoduje pracę z jednym czujnikiem jak w klasycznej regulacji temperatury. Regulator może stanowić również doskonałe rozwiązanie wszędzie tam, gdzie chcemy być pewni, że czynnik na pewno opłynął obieg np.: układy chłodzenia lub grzania, ale również tam gdzie wymagana jest odpowiednia różnica temperatur dla zapewnienia optymalnych warunków przy maksymalnie zmniejszonych kosztach np.: cyrkulacja ciepłej wody użytkowej. Zastąpienie jednego czujnika temperatury rezystorem wzorcowym powoduje regulację stałą wokół jednego punktu z zachowaniem nastawionej krzywej, aproksymowanej na podstawie wpisanych punktów. Zastąpienie jednego czujnika temperatury potencjometrem o podobnej charakterystyce zamienia regulator uniwersalny w klasyczny regulator temperatury, z regulowaną różnicą za pomocą krzywej i histerezy. Pozwala to na sterowanie np. źródłem ciepła w taki sposób, by jego temperatura była większa od nastawionej o różnicę pokrywająca np. straty do otoczenia przez okna itp.

Cechy funkcjonalne produktu:

• Regulacja temperatury w zakresie 5 ÷ 95 oC,

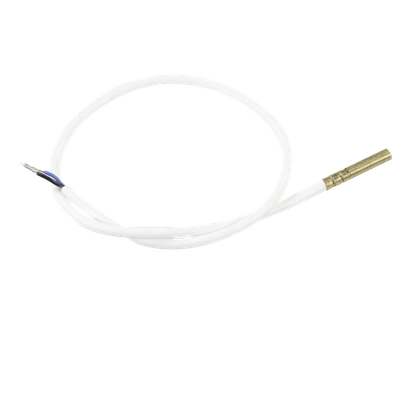

• dwa zewnętrzne czujniki temperatury,
• wyświetlacz LCD i klawiatura
• utrzymywanie temperatury odbiorników w zależności od temperatury odniesienia,
• utrzymywanie temperatury odbiorników w zależności od różnicy temperatur
• ekonomiczna regulacja źródłami ciepła dająca duże oszczędności podczas ogrzewania,
• możliwość sterowania źródłami chłodu i ciepła jednocześnie
• możliwość regulacji temperatury za pośrednictwem zaworów mieszających
• możliwość zastąpienia czujnika temperatury odniesienia rezystorem wzorcowym
• obudowa dwumodułowa z klapką,
• montaż na szynie TH 35,
• dwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 A.
