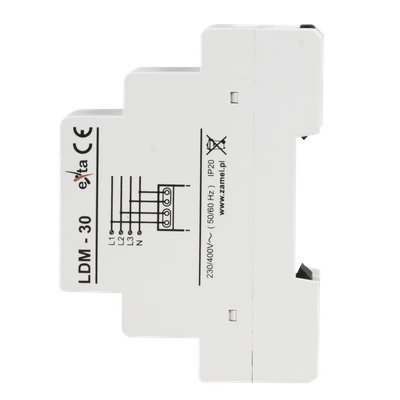

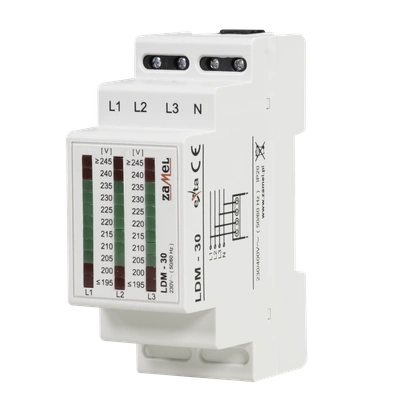

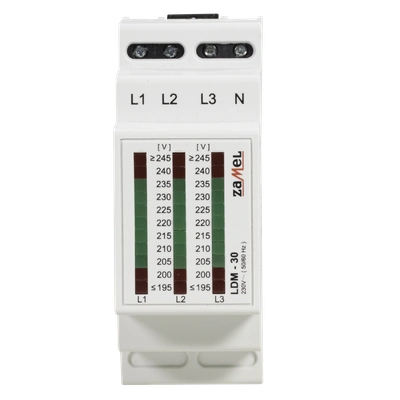

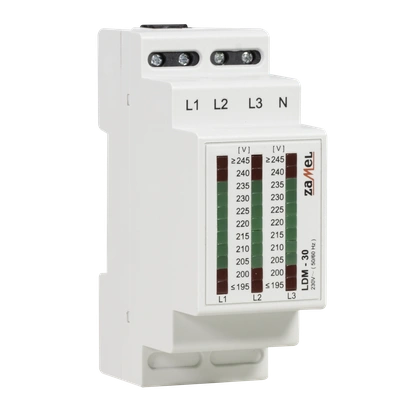

Wskaźnik napięcia LDM?30 służy do graficznej prezentacji poziomu napięć fazowych w sieci trójfazowej. Wartość napięcia wskazywana jest za pomocą trzech linijek diodowych składających się z 11 diod LED. Zakres wskazań zawiera się w granicach od 195 do 245 V~ dla każdej z faz. Układ wskaźnika zasilany jest z fazy L1, a jej brak spowoduje całkowite wyłączenie urządzenia.

Cechy funkcjonalne produktu:

• Graficzna prezentacja poziomu napięcia sieci trójfazowej,
• szeroki zakres wskazań napięć 3x od 195 do 245 V~,
• wskazywana wartość napięcia proporcjonalna do wysokości słupka,
• zakres z podziałką 5 V,
• stabilność wskazań
• duża dokładność wskazywanego napięcia ±2,5 V,
• wartości krytyczne napięcia sygnalizowane są diodami oznaczonymi: „?195V”, „?245V”,
• montaż na szynie TH 35
