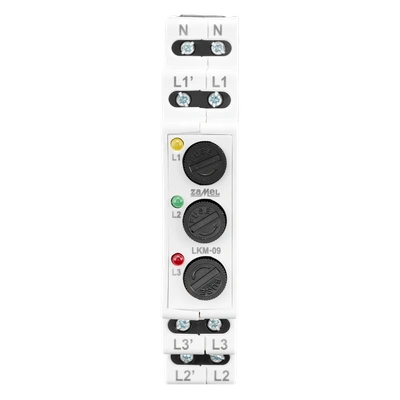

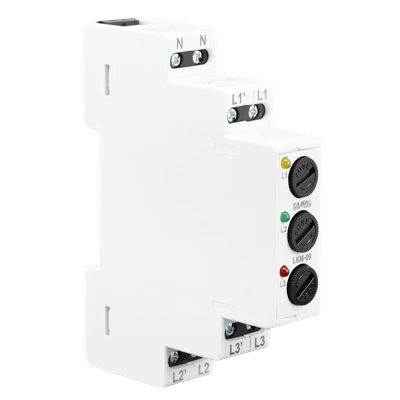

Moduł wskaźnika zasilania z zabezpieczeniem bezpiecznikowym LKM-09 przeznaczony jest do prezentacji obecności napięcia zasilającego na każdej z faz. Może być również zastosowany do zabezpieczenia odbiorników elektrycznych przed skutkami wzrostu prądu ponad dopuszczalną wartość, ograniczaną za pośrednictwem zastosowanych bezpieczników topikowych. Urządzenie doskonale sprawdzi się nawet w przypadku zabezpieczenia przedlicznikowego przekraczającego 25A. Uszkodzenie bezpiecznika topikowego spowoduje odcięcie odbiornika od napięcia zasilania i wygaszenie odpowiedniej diody LED dzięki czemu brak napięcia zasilania danej fazy będzie od razu widoczny. Ułatwia to diagnostykę wstępną stanu instalacji. Po usunieciu ewentualnej awarii i wymianie bezpiecznika na nowy – układ powraca do normalnej pracy. Należy pamiętać o maksymalnym prądzie zabezpieczenia nie przekraczającym 6A. W tej konfiguracji urządzenie może posłużyć jako dobezpieczenie aparatury kontrolno-pomiarowej, np. sekcji przekaźników bistabilnych, sterowników rolet lub też monitora energii MEW-21. Po usunięciu bezpiecznika urządzenie zapewnia widoczną przerwę w obwodzie.

Cechy funkcjonalne produktu:

• Wskaźnik zasilania 3-fazowy z wbudowanym zabezpieczeniem,
• 3 moduły bezpiecznikowe w obudowie jednomodułowej,
• maksymalny prąd zabezpieczenia nie powinien przekraczać sumarycznie 6,3 A,
• po usunięciu lub przepaleniu bezpiecznika zapewnia widoczną przerwę w obwodzie.
• złącza windowe umożliwiają podłączenie przewodów o maksymalnym przekroju 2,5 mm².
